Arretierbolzen Gr.1 M10x1, Form: S Edelstahl, gehärtet, D=5 - K0342.04105
Arretierbolzen Gr.1 M10x1, Form: S Edelstahl, gehärtet, D=5 - K0342.04105
Produktnummer:
6712822
Arretierbolzen Gr.1 M10x1, Form: S Edelstahl, gehärtet, D=5 - K0342.04105
EAN-Nr.:
4059245014019
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
9,23 €*
9,62 €*
(4.05% gespart)
|
| Bis 24 |
8,65 €*
9,62 €*
(10.08% gespart)
|
| Bis 49 |
8,37 €*
9,62 €*
(12.99% gespart)
|
| Bis 99 |
8,08 €*
9,62 €*
(16.01% gespart)
|
| Ab 100 |
7,50 €*
9,62 €*
(22.04% gespart)
|
Produktinformationen "Arretierbolzen Gr.1 M10x1, Form: S Edelstahl, gehärtet, D=5 - K0342.04105"
Werkstoff: Stahlausführung: Arretierstift gehärtet: Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet: Gewindehülse 1.4305.
Arretierstift 1.4305.
Schlüsselring 1.4310, blank.
Ausführung: Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Der Schlüsselring ermöglicht eine Betätigungsweise des Arretierbolzens z.B. automatisch (programmgesteuert) mit Hilfe eines Pneumatikzylinders oder erlaubt eine Fernbedienung über Bowdenzüge.

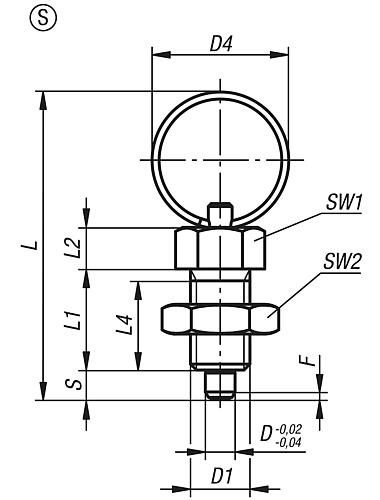

H: 5
L2: 7
D1: M10x1
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
F x 30°: 1,3
SW2: 17
SW1: 13
L4: 15
L1: 17
D4: 23
D: 5
Ausführung: Edelstahl, Arretierstift gehärtet
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet: Gewindehülse 1.4305.
Arretierstift 1.4305.
Schlüsselring 1.4310, blank.
Ausführung: Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Der Schlüsselring ermöglicht eine Betätigungsweise des Arretierbolzens z.B. automatisch (programmgesteuert) mit Hilfe eines Pneumatikzylinders oder erlaubt eine Fernbedienung über Bowdenzüge.
H: 5
L2: 7
D1: M10x1
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
F x 30°: 1,3
SW2: 17
SW1: 13
L4: 15
L1: 17
D4: 23
D: 5
Ausführung: Edelstahl, Arretierstift gehärtet
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 1 |
|---|---|
| Material Grundkörper: | Edelstahl |
| Form: | S |
| Ausführung 1: | ohne Rastnut |
| Oberfläche Grundkörper: | gehärtet |
| D4: | 23 |
| D=Bolzendurchmesser: | 5 |
| L1: | 17 |
| L=Länge: | 52 |
| L2: | 7 |
| Stahlschlüssel Grundkörper: | 1.4034 |
| D1=Gewinde: | M10x1 |
| Federkraft Anfang F1 ca. N: | 5 |
| Federkraft Ende F2 ca. N: | 12 |
| Hub S: | 5 |
| SW1: | 13 |
| SW2: | 17 |
| F x 30°: | 1,3 |
| Kontermutter: | ohne Kontermutter |
| L4: | 15 |
