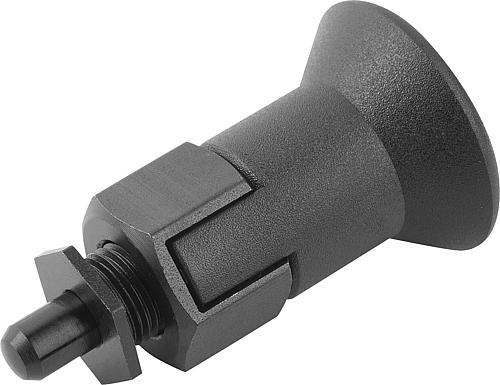

Arretierbolzen für dünnwandige Teile Gr.1 M10X1, Form: C Stahl, gehärtet, Komp: Thermoplast, D=5 - K0735.33105
Arretierbolzen für dünnwandige Teile Gr.1 M10X1, Form: C Stahl, gehärtet, Komp: Thermoplast, D=5 - K0735.33105
Produktnummer:
6720210
Arretierbolzen für dünnwandige Teile Gr.1 M10X1, Form: C Stahl, gehärtet, Komp: Thermoplast, D=5 - K0735.33105
EAN-Nr.:
4059245012305
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
12,48 €*
12,99 €*
(3.93% gespart)
|
| Bis 24 |
11,70 €*
12,99 €*
(9.93% gespart)
|
| Bis 49 |
11,31 €*
12,99 €*
(12.93% gespart)
|
| Bis 99 |
10,92 €*
12,99 €*
(15.94% gespart)
|
| Ab 100 |
10,14 €*
12,99 €*
(21.94% gespart)
|
Produktinformationen "Arretierbolzen für dünnwandige Teile Gr.1 M10X1, Form: C Stahl, gehärtet, Komp: Thermoplast, D=5 - K0735.33105"
Werkstoff: Stahlausführung: Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Diese Arretierbolzen eignen sich besonders für die Montage an dünnwandigen Bauteilen.
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Soll ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C zu verwenden.
Zubehör: Zum Festziehen der Anschraubmutter kann als Zubehörteil ein Doppel-Ringschlüssel mitgeliefert werden.
D: 5
D1: M10x1
D2: 28
L: 46,5
L2: 13
Federkraft Ende F2 ca. N: 15
H: 5-9
SW1: 17
SW2: 14
F x 30°: 1,3
Federkraft Anfang F1 ca. N: 6
D3: 10
L1: 11,5
Ausführung: Stahl, Arretierstift gehärtet
L3: 10,5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Diese Arretierbolzen eignen sich besonders für die Montage an dünnwandigen Bauteilen.
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Soll ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C zu verwenden.
Zubehör: Zum Festziehen der Anschraubmutter kann als Zubehörteil ein Doppel-Ringschlüssel mitgeliefert werden.
D: 5
D1: M10x1
D2: 28
L: 46,5
L2: 13
Federkraft Ende F2 ca. N: 15
H: 5-9
SW1: 17
SW2: 14
F x 30°: 1,3
Federkraft Anfang F1 ca. N: 6
D3: 10
L1: 11,5
Ausführung: Stahl, Arretierstift gehärtet
L3: 10,5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 1 |
|---|---|
| Material Grundkörper: | Stahl |
| Material Komponente: | Thermoplast |
| Oberfläche Grundkörper: | gehärtet |
| Ausführung 1: | mit Rastnut |
| Form: | C |
| D=Bolzendurchmesser: | 5 |
| D2: | 28 |
| D1=Gewinde: | M10x1 |
| D3: | 10 |
| L1: | 11,5 |
| L3: | 10,5 |
| L=Länge: | 46,5 |
| L2: | 13 |
| Federkraft Anfang F1 ca. N: | 6 |
| Federkraft Ende F2 ca. N: | 15 |
| Hub S: | 5-9 |
| SW1: | 17 |
| SW2: | 14 |
| F x 30°: | 1,3 |
| Festigkeitsklasse: | 5.8 |
| Farbe Komponente: | schwarzgrau |
| RoHS: | konform |
