Schnappverschluss Schale, Einrastbar, Form:A abschließbar, S=0,9-1,2, Abs schwarz, Komp:Edelstahl - K2011.10926340
Schnappverschluss Schale, Einrastbar, Form:A abschließbar, S=0,9-1,2, Abs schwarz, Komp:Edelstahl - K2011.10926340
Produktnummer:
7810462
Schnappverschluss Schale, Einrastbar, Form:A abschließbar, S=0,9-1,2, Abs schwarz, Komp:Edelstahl - K2011.10926340
EAN-Nr.:
4059245864072
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
11,62 €*
12,10 €*
(3.97% gespart)
|
| Bis 24 |
10,89 €*
12,10 €*
(10% gespart)
|
| Bis 49 |
10,53 €*
12,10 €*
(12.98% gespart)
|
| Bis 99 |
10,17 €*
12,10 €*
(15.95% gespart)
|
| Ab 100 |
9,44 €*
12,10 €*
(21.98% gespart)
|
Produktinformationen "Schnappverschluss Schale, Einrastbar, Form:A abschließbar, S=0,9-1,2, Abs schwarz, Komp:Edelstahl - K2011.10926340"
Werkstoff:
Verschluss ABS.
Feder Edelstahl 1.4310.
Ausführung:
Verschluss schwarz.
Feder blank.
Hinweis:
Diese Schnappverschlüsse sind für den bündigen Einbau in Türen, Klappen und Hauben konzipiert.
Erhältlich in zwei verschiedenen Größen für unterschiedliche Türblattstärken. Zusätzliche Sicherung durch abschließbare Varianten. Die Schließung bei den abschließbaren Schnappverschlüssen ist gleichschließend d.h. jedes Schloss kann mit demselben Schlüssel geöffnet werden.
Entflammbarkeit: UL94-HB gelistet.
Form A: abschließbar
Form B: nicht abschließbar
Betätigungsweise:
Form A: Durch Drehen des Schlüssels und anschließendem Schieben des Griffes wird der Verschluss in die offene Stellung gebracht, die Türe lässt sich öffnen. Das Verriegeln wird durch Zudrücken der Türe mit Hilfe der Feder automatisch sichergestellt. Das Zylinderschloss ermöglicht eine zusätzliche Sicherung.
Form B: Durch Schieben des Griffes wird der Verschluss in die offene Stellung gebracht, die Türe lässt sich öffnen.
Das Verriegeln wird durch Zudrücken der Türe mit Hilfe der Feder automatisch sichergestellt.
Anwendung:
- Automobilindustrie
- Medizintechnik
- Maschinenbau
- Gerätebau
- Industrieschränke
Montage:
1. Gratfreien Montageausschnitt entsprechend Skizze herstellen.
2. Den Verschluss mit der Frontseite in den Ausschnitt schieben und nach vorne drücken.
3. Verschluss zum Einrasten nach unten drücken.

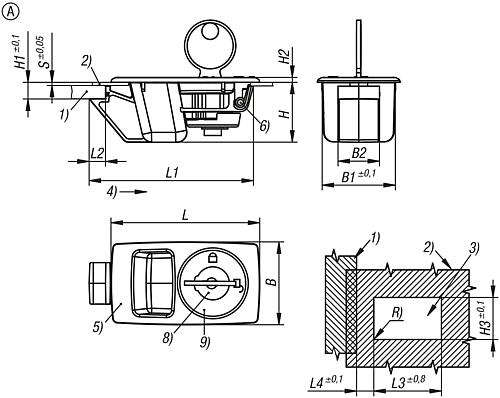

Zeichnungshinweis:
1) Rahmen
2) Türblatt
3) Montageausschnitt
4) Betätigungsrichtung
5) Verschluss
6) Feder
7) Abdeckkappe (Form B)
8) Zylinderschloss (Form A)
9) Anzeige (Form A)
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Verschluss ABS.
Feder Edelstahl 1.4310.
Ausführung:
Verschluss schwarz.
Feder blank.
Hinweis:
Diese Schnappverschlüsse sind für den bündigen Einbau in Türen, Klappen und Hauben konzipiert.
Erhältlich in zwei verschiedenen Größen für unterschiedliche Türblattstärken. Zusätzliche Sicherung durch abschließbare Varianten. Die Schließung bei den abschließbaren Schnappverschlüssen ist gleichschließend d.h. jedes Schloss kann mit demselben Schlüssel geöffnet werden.
Entflammbarkeit: UL94-HB gelistet.
Form A: abschließbar
Form B: nicht abschließbar
Betätigungsweise:
Form A: Durch Drehen des Schlüssels und anschließendem Schieben des Griffes wird der Verschluss in die offene Stellung gebracht, die Türe lässt sich öffnen. Das Verriegeln wird durch Zudrücken der Türe mit Hilfe der Feder automatisch sichergestellt. Das Zylinderschloss ermöglicht eine zusätzliche Sicherung.
Form B: Durch Schieben des Griffes wird der Verschluss in die offene Stellung gebracht, die Türe lässt sich öffnen.
Das Verriegeln wird durch Zudrücken der Türe mit Hilfe der Feder automatisch sichergestellt.
Anwendung:
- Automobilindustrie
- Medizintechnik
- Maschinenbau
- Gerätebau
- Industrieschränke
Montage:
1. Gratfreien Montageausschnitt entsprechend Skizze herstellen.
2. Den Verschluss mit der Frontseite in den Ausschnitt schieben und nach vorne drücken.
3. Verschluss zum Einrasten nach unten drücken.
Zeichnungshinweis:
1) Rahmen
2) Türblatt
3) Montageausschnitt
4) Betätigungsrichtung
5) Verschluss
6) Feder
7) Abdeckkappe (Form B)
8) Zylinderschloss (Form A)
9) Anzeige (Form A)
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 30,2 |
|---|---|
| Material Grundkörper: | ABS |
| Material Komponente: | Edelstahl |
| Temperaturbereich °C: | -40 bis 60 |
| B=Breite: | 34 |
| Form: | A |
| H=Höhe: | 24,6 |
| Ausführung 1: | Schale |
| Ausführung 2: | einrastbar |
| B2: | 17 |
| Farbe Grundkörper: | schwarz |
| H2: | 2 |
| H3: | 30,5 |
| S=Türblattstärke in mm: | 0,9-1,2 |
| H1=Gesamt- haltebereich: | 6,7 |
| L4: | 49 |
| R: | max. 0,25 |
| L=Länge: | 61 |
| L1: | 67,4 |
| L2: | 6,7 |
| L3: | 12,5 |
| Stahlschlüssel: | 1.4310 |
| RoHS: | konform |
| Form-Typ: | abschließbar |
