Schnappverschluss mit Griff klappbar, Form:A abschließbar, S=2-12, Edelstahl A2 1.4401 poliert - K1850.1102356044
Schnappverschluss mit Griff klappbar, Form:A abschließbar, S=2-12, Edelstahl A2 1.4401 poliert - K1850.1102356044
Produktnummer:
7769278
Schnappverschluss mit Griff klappbar, Form:A abschließbar, S=2-12, Edelstahl A2 1.4401 poliert - K1850.1102356044
EAN-Nr.:
4059245816507
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
86,31 €*
88,07 €*
(2% gespart)
|
| Bis 24 |
81,38 €*
88,07 €*
(7.6% gespart)
|
| Bis 49 |
78,91 €*
88,07 €*
(10.4% gespart)
|
| Bis 99 |
77,06 €*
88,07 €*
(12.5% gespart)
|
| Ab 100 |
73,98 €*
88,07 €*
(16% gespart)
|
Produktinformationen "Schnappverschluss mit Griff klappbar, Form:A abschließbar, S=2-12, Edelstahl A2 1.4401 poliert - K1850.1102356044"
Werkstoff:
Edelstahl 1.4401.
Ausführung:
geschliffen und poliert oder matt gestrahlt.
Hinweis:
Diese Schnappverschlüsse sind durch den versenkten Griff für den bündigen Einbau in Türen, Klappen und Hauben konzipiert.
Erhältlich in zwei verschiedenen Größen für unterschiedliche Türblattstärken. Zusätzliche Sicherung durch abschließbare Varianten. Die Schließung ist gleichschließend, jedes Schloss kann mit demselben Schlüssel geöffnet werden.
Der vorgespannte Griff verhindert ein klappern.
Max. Drehmoment zum Anziehen der Schrauben: 2,4 Nm.
Form A: abschließbar
Form B: nicht abschließbar
Betätigungsweise:
Durch Ziehen des Griffes wird der Verschluss in die offene Stellung gebracht, die Türe lässt sich öffnen. Das Verriegeln wird durch Zudrücken der Tür automatisch sichergestellt. Der Verschluss lässt sich auch von der Rückseite bedienen.
Anwendung:
- Automobilindustrie
- Maschinenbau
- Boots- und Schiffsbau
- Luft- und Raumfahrt
- Wohnmobil und Caravaning
- Medizintechnik
Montage:
1. Montageausschnitt entsprechend Skizze herstellen.
2. Anbringen des Montagewinkels.
3. Befestigung von der Rückseite mittels Montageteilen.
Lieferumfang:
Montagehalterung, sowie hierfür passende Schrauben (M4) und Montagewinkel sind im Lieferumfang enthalten.
Die abschließbaren Schnappverschlüsse werden jeweils mit 2 Schlüsseln geliefert.
Schrauben (M5) für den Montagewinkel sind im Lieferumfang nicht enthalten.

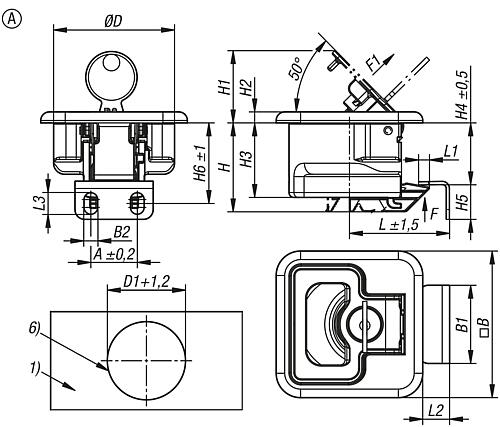

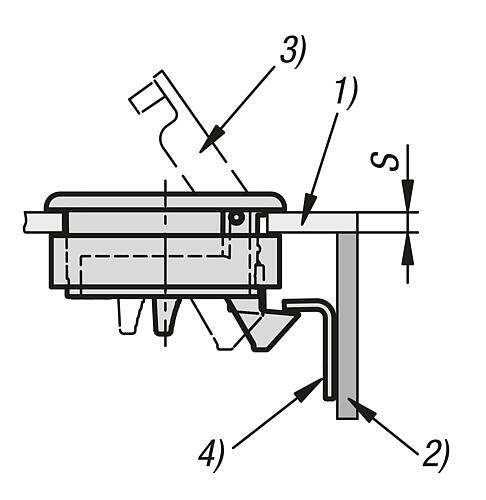

Zeichnungshinweis:
1) Türblatt
2) Rahmen
3) Griff
4) Montagewinkel
5) Höhe der Montagehalterung (s. Tabelle H7)
6) Montageausschnitt
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahl 1.4401.
Ausführung:
geschliffen und poliert oder matt gestrahlt.
Hinweis:
Diese Schnappverschlüsse sind durch den versenkten Griff für den bündigen Einbau in Türen, Klappen und Hauben konzipiert.
Erhältlich in zwei verschiedenen Größen für unterschiedliche Türblattstärken. Zusätzliche Sicherung durch abschließbare Varianten. Die Schließung ist gleichschließend, jedes Schloss kann mit demselben Schlüssel geöffnet werden.
Der vorgespannte Griff verhindert ein klappern.
Max. Drehmoment zum Anziehen der Schrauben: 2,4 Nm.
Form A: abschließbar
Form B: nicht abschließbar
Betätigungsweise:
Durch Ziehen des Griffes wird der Verschluss in die offene Stellung gebracht, die Türe lässt sich öffnen. Das Verriegeln wird durch Zudrücken der Tür automatisch sichergestellt. Der Verschluss lässt sich auch von der Rückseite bedienen.
Anwendung:
- Automobilindustrie
- Maschinenbau
- Boots- und Schiffsbau
- Luft- und Raumfahrt
- Wohnmobil und Caravaning
- Medizintechnik
Montage:
1. Montageausschnitt entsprechend Skizze herstellen.
2. Anbringen des Montagewinkels.
3. Befestigung von der Rückseite mittels Montageteilen.
Lieferumfang:
Montagehalterung, sowie hierfür passende Schrauben (M4) und Montagewinkel sind im Lieferumfang enthalten.
Die abschließbaren Schnappverschlüsse werden jeweils mit 2 Schlüsseln geliefert.
Schrauben (M5) für den Montagewinkel sind im Lieferumfang nicht enthalten.
Zeichnungshinweis:
1) Türblatt
2) Rahmen
3) Griff
4) Montagewinkel
5) Höhe der Montagehalterung (s. Tabelle H7)
6) Montageausschnitt
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 32 |
|---|---|
| B=Breite: | 60 |
| Form: | A |
| H=Höhe: | 35,9 |
| Ausführung 1: | mit Griff |
| A: | 19 |
| Ausführung 2: | klappbar |
| B2: | 5,4 |
| D1: | 50 |
| H2: | 4,5 |
| D=Durchmesser: | 49,5 |
| H3: | 30,5 |
| H4: | 25,5 |
| H5: | 14 |
| H1: | 31,1 |
| F=Haltekraft (N): | 850 |
| F1=Zugkraft (N): | 100 |
| D2: | 4,5 |
| H6: | 33 |
| H7: | 23 |
| Material Grundkörper: | Edelstahl A2 |
| L=Länge: | 41 |
| L1: | 5,6 |
| Oberfläche Grundkörper: | poliert |
| L2: | 11 |
| L3: | 8,6 |
| S=Türblattstärke in mm: | 2-12 |
| Schrauben: | M4x6 |
| Temperaturbereich °C: | -18 bis 60 |
| Stahlschlüssel Grundkörper: | 1.4401 |
| RoHS: | konform |
| Form-Typ: | abschließbar |
