Positionierbuchse für Zustandssensor, D=3, M10X1, Form:A Gewinde durchgehend, Stahl gehärtet und brüniert - K1840.103101
Positionierbuchse für Zustandssensor, D=3, M10X1, Form:A Gewinde durchgehend, Stahl gehärtet und brüniert - K1840.103101
Produktnummer:
7769190
Positionierbuchse für Zustandssensor, D=3, M10X1, Form:A Gewinde durchgehend, Stahl gehärtet und brüniert - K1840.103101
EAN-Nr.:
4059245637126
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
16,90 €*
17,24 €*
(1.97% gespart)
|
| Bis 24 |
15,93 €*
17,24 €*
(7.6% gespart)
|
| Bis 49 |
15,45 €*
17,24 €*
(10.38% gespart)
|
| Bis 99 |
15,09 €*
17,24 €*
(12.47% gespart)
|
| Ab 100 |
14,48 €*
17,24 €*
(16.01% gespart)
|
Produktinformationen "Positionierbuchse für Zustandssensor, D=3, M10X1, Form:A Gewinde durchgehend, Stahl gehärtet und brüniert - K1840.103101"
Positionierbuchsen bilden einen Aufnahmepunkt für bolzenförmige Bedien- und Rastelemente, in welchen diese sicher und genau verrasten können.
Bei den Positionierbuchsen für Zustandssensor befindet sich eine Klemmmutter zur Befestigung eines Sensors Ø3 an der Buchse.
Der Sensor ermöglicht es, elektronisch abzufragen, ob sich ein Bolzen in der Positionierbuchse befindet oder nicht.
Beim Einsatz mehrerer Buchsen lässt sich feststellen, in welcher davon sich das Bedien- oder Rastelement befindet.
Werkstoff:
Positionierbuchse Stahl oder Edelstahl 1.4034.
Klemmmutter Messing.
Ausführung:
Positionierbuchse:
Stahl gehärtet und brüniert.
Edelstahl gehärtet und blank.
Klemmmutter vernickelt.
Hinweis:
Abgestimmt auf Haltestücke K0638.
Die Klemmmutter wird unmontiert geliefert.
Maximales Anzugsmoment der Klemmmutter: 1,2 Nm.
Anwendung:
Positionierbuchsen in Verbindung mit einem Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, das sich das Bedien- oder Rastelement am gewünschten Ort befindet.
Beispielsweise bei der Formatverstellung von Verpackungsmaschinen.
Montage:
Der Sensor wird mit der Klemmmutter an der Buchse befestigt und axial eingestellt. Durch Anziehen der Klemmmutter wird der Sensor schließlich fixiert.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Bei den Positionierbuchsen für Zustandssensor befindet sich eine Klemmmutter zur Befestigung eines Sensors Ø3 an der Buchse.
Der Sensor ermöglicht es, elektronisch abzufragen, ob sich ein Bolzen in der Positionierbuchse befindet oder nicht.
Beim Einsatz mehrerer Buchsen lässt sich feststellen, in welcher davon sich das Bedien- oder Rastelement befindet.
Werkstoff:
Positionierbuchse Stahl oder Edelstahl 1.4034.
Klemmmutter Messing.
Ausführung:
Positionierbuchse:
Stahl gehärtet und brüniert.
Edelstahl gehärtet und blank.
Klemmmutter vernickelt.
Hinweis:
Abgestimmt auf Haltestücke K0638.
Die Klemmmutter wird unmontiert geliefert.
Maximales Anzugsmoment der Klemmmutter: 1,2 Nm.
Anwendung:
Positionierbuchsen in Verbindung mit einem Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, das sich das Bedien- oder Rastelement am gewünschten Ort befindet.
Beispielsweise bei der Formatverstellung von Verpackungsmaschinen.
Montage:
Der Sensor wird mit der Klemmmutter an der Buchse befestigt und axial eingestellt. Durch Anziehen der Klemmmutter wird der Sensor schließlich fixiert.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

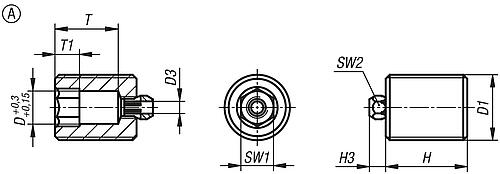

Eigenschaften
| Material Grundkörper: | Stahl |
|---|---|
| SW1: | 3 |
| SW2: | 5 |
| Ausführung 1: | für Zustandssensor |
| Form: | A |
| Oberfläche Grundkörper: | gehärtet und brüniert |
| H: | 12 |
| D=Durchmesser: | 3 |
| H3: | 4 |
| T: | 7 |
| T1: | 4 |
| D3: | 3 |
| D1=Gewinde: | M10x1 |
| RoHS: | konform |
| Form-Typ: | Gewinde durchgehend |
