Magnetsensor Miniaturbauform 26,7X15, P=1000, Aluminium - K1959.01000
Magnetsensor Miniaturbauform 26,7X15, P=1000, Aluminium - K1959.01000
Produktnummer:
7770494
Magnetsensor Miniaturbauform 26,7X15, P=1000, Aluminium - K1959.01000
EAN-Nr.:
4059245703463
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
167,96 €*
171,38 €*
(2% gespart)
|
| Bis 24 |
158,36 €*
171,38 €*
(7.6% gespart)
|
| Bis 49 |
153,56 €*
171,38 €*
(10.4% gespart)
|
| Bis 99 |
149,96 €*
171,38 €*
(12.5% gespart)
|
| Ab 100 |
143,96 €*
171,38 €*
(16% gespart)
|
Produktinformationen "Magnetsensor Miniaturbauform 26,7X15, P=1000, Aluminium - K1959.01000"
Werkstoff:
Gehäuse Aluminium.
Kabelmantel PVC.
Ausführung:
Kompakte Bauform von Sensor und Stecker.
Flachstecker 8-polig, 1x Stift.
Anschlusskabel 6-adrig ø 3,55-0,3 mm.
Biegeradius Kabel >17 mm (statisch).
Hinweis:
Arbeitet mit Magnetbändern K1663.
Der Leseabstand zwischen Sensor und Band muss 0,1 bis 2 mm betragen.
Die Speisung der Betriebsspannung und Stromaufnahme des Sensors erfolgen über die Folgeelektronik.
Die Systemgenauigkeit, Wiederholgenauigkeit und Verfahrgeschwindigkeit ist abhängig von der Folgeelektronik.

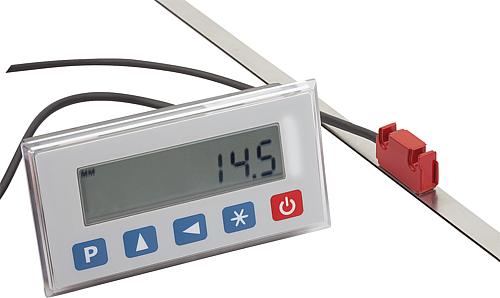

Steckbarer Anschluss an die Positionsanzeigen K1905 und K1906.
Temperaturbereich:
- Umgebungstemperatur 0…60 °C
- Lagertemperatur -10…70 °C
Montage:
Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen.
A) Leseabstand Sensor/ Band ≤ 2 mm
B) seitlicher Versatz ± 2 mm
C) Fluchtungsfehler ± 3°
D) Längsneigung ± 1°
E) Seitenneigung ± 3°
Zubehör:
Positionsanzeigen K1905 und K1906.
Magnetbänder K1663.
Beachten:
Relative Luftfeuchtigkeit 100%. Eine Betauung ist zulässig (Sensorkopf).
Technische Daten:
- Schutzart IP 67; EN 60529 (Sensorkopf)
- Schockfestigkeit 2000 m/s², 11 ms; EN 60068-2-27
- Vibrationsfestigkeit 200 m/s², 50 Hz…2 kHz; EN 60068-2-6

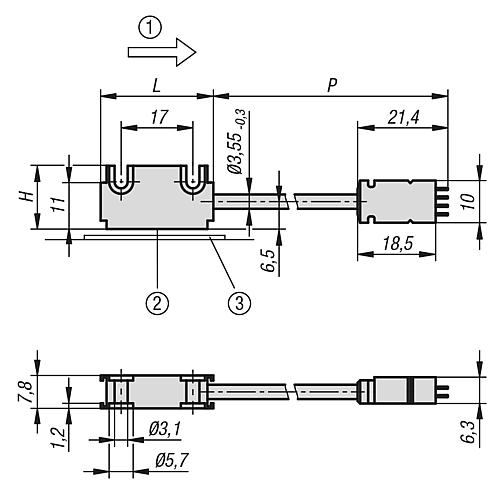

Zeichnungshinweis:
1) Sinus vor Cosinus
2) aktive Messfläche
3) Magnetband
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gehäuse Aluminium.
Kabelmantel PVC.
Ausführung:
Kompakte Bauform von Sensor und Stecker.
Flachstecker 8-polig, 1x Stift.
Anschlusskabel 6-adrig ø 3,55-0,3 mm.
Biegeradius Kabel >17 mm (statisch).
Hinweis:
Arbeitet mit Magnetbändern K1663.
Der Leseabstand zwischen Sensor und Band muss 0,1 bis 2 mm betragen.
Die Speisung der Betriebsspannung und Stromaufnahme des Sensors erfolgen über die Folgeelektronik.
Die Systemgenauigkeit, Wiederholgenauigkeit und Verfahrgeschwindigkeit ist abhängig von der Folgeelektronik.
Steckbarer Anschluss an die Positionsanzeigen K1905 und K1906.
Temperaturbereich:
- Umgebungstemperatur 0…60 °C
- Lagertemperatur -10…70 °C
Montage:
Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen.
A) Leseabstand Sensor/ Band ≤ 2 mm
B) seitlicher Versatz ± 2 mm
C) Fluchtungsfehler ± 3°
D) Längsneigung ± 1°
E) Seitenneigung ± 3°
Zubehör:
Positionsanzeigen K1905 und K1906.
Magnetbänder K1663.
Beachten:
Relative Luftfeuchtigkeit 100%. Eine Betauung ist zulässig (Sensorkopf).
Technische Daten:
- Schutzart IP 67; EN 60529 (Sensorkopf)
- Schockfestigkeit 2000 m/s², 11 ms; EN 60068-2-27
- Vibrationsfestigkeit 200 m/s², 50 Hz…2 kHz; EN 60068-2-6
Zeichnungshinweis:
1) Sinus vor Cosinus
2) aktive Messfläche
3) Magnetband
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Aluminium |
|---|---|
| P=Kabellänge: | 1000 mm |
| H=Höhe: | 15 mm |
| Ausführung 1: | Miniaturbauform |
| L=Länge: | 26,7 mm |
| RoHS: | konform |
