Kraftspanner 3-Stufig, lange Ausführung, Form:B ohne Spannarm, M12, L=130, B=68, H=101, Vergütungsstahl - K1664.1121300
Kraftspanner 3-Stufig, lange Ausführung, Form:B ohne Spannarm, M12, L=130, B=68, H=101, Vergütungsstahl - K1664.1121300
Produktnummer:
7763317
Kraftspanner 3-Stufig, lange Ausführung, Form:B ohne Spannarm, M12, L=130, B=68, H=101, Vergütungsstahl - K1664.1121300
EAN-Nr.:
4059245536863
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
333,43 €*
336,79 €*
(1% gespart)
|
| Bis 24 |
330,06 €*
336,79 €*
(2% gespart)
|
| Bis 49 |
328,37 €*
336,79 €*
(2.5% gespart)
|
| Bis 99 |
326,69 €*
336,79 €*
(3% gespart)
|
| Ab 100 |
325,01 €*
336,79 €*
(3.5% gespart)
|
Produktinformationen "Kraftspanner 3-Stufig, lange Ausführung, Form:B ohne Spannarm, M12, L=130, B=68, H=101, Vergütungsstahl - K1664.1121300"
Werkstoff:
Vergütungsstahl.
Ausführung:
geschmiedet, schwarz verzinkt.
Montage:
1. Trägerelement auf dem Werkzeugtisch positionieren und mit vorgegebenen Anziehdrehmoment befestigen.
2. Durch Anziehen der Verstellschraube wird das Werkstück gespannt.
Vorteile:
- Sehr hohe Spannkräfte von 22–49 kN.
- Einfache Montage der Elemente.
- Sehr schnelles, unkompliziertes Spannen möglich.
- In Höhe und Länge stufenlos verstellbar.
- Verwendung in T-Nuten 14–28 mm, sowie Rastersystemen M12, M16, M20.
- Druckstück in glatter und geriffelter Variante erhältlich.
Lieferumfang:
- 3-stufiges Trägerelement
- Befestigungssatz
Zubehör:
Erhöhung K1206
Druckstücke K1215
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Vergütungsstahl.
Ausführung:
geschmiedet, schwarz verzinkt.
Montage:
1. Trägerelement auf dem Werkzeugtisch positionieren und mit vorgegebenen Anziehdrehmoment befestigen.
2. Durch Anziehen der Verstellschraube wird das Werkstück gespannt.
Vorteile:
- Sehr hohe Spannkräfte von 22–49 kN.
- Einfache Montage der Elemente.
- Sehr schnelles, unkompliziertes Spannen möglich.
- In Höhe und Länge stufenlos verstellbar.
- Verwendung in T-Nuten 14–28 mm, sowie Rastersystemen M12, M16, M20.
- Druckstück in glatter und geriffelter Variante erhältlich.
Lieferumfang:
- 3-stufiges Trägerelement
- Befestigungssatz
Zubehör:
Erhöhung K1206
Druckstücke K1215
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

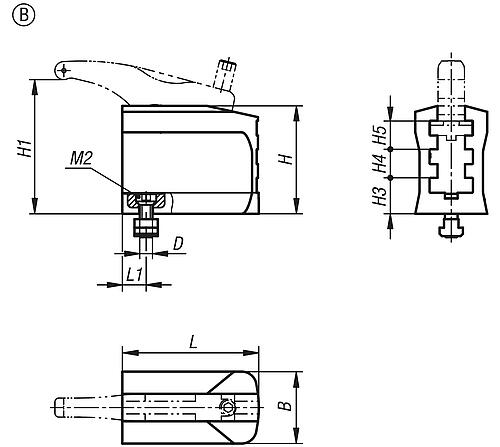

Eigenschaften
| Material Grundkörper: | Vergütungsstahl |
|---|---|
| Ausführung 1: | lange Ausführung |
| Farbe Grundkörper: | schwarz |
| Form: | B |
| Ausführung 2: | 3-stufig |
| Oberfläche Grundkörper: | verzinkt |
| RoHS: | konform |
| Anziehdrehmoment M2 Nm: | 70 |
| D=Gewinde: | M12 |
| Form-Typ: | ohne Spannarm |
| B=Länge/Breite: | 68 |
| H=Höhe: | 101 |
| H1: | 13-129 |
| H3: | 34 |
| H4: | 27 |
| H5: | 27 |
| L1: | 22,5 |
| Nutbreite: | 14 |
| L=Länge/Breite: | 130 |
| Spannkraft kN: | 30 |
