Aufnahmebuchse für Zustandssensor, M16X1,5, D=6,2, Form:B Gew.u.Bund, f.Ksb drehbet, Edelstahl 1.4305 blank - K1844.1206161
Aufnahmebuchse für Zustandssensor, M16X1,5, D=6,2, Form:B Gew.u.Bund, f.Ksb drehbet, Edelstahl 1.4305 blank - K1844.1206161
Produktnummer:
7769270
Aufnahmebuchse für Zustandssensor, M16X1,5, D=6,2, Form:B Gew.u.Bund, f.Ksb drehbet, Edelstahl 1.4305 blank - K1844.1206161
EAN-Nr.:
4059245637928
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
28,61 €*
29,19 €*
(1.99% gespart)
|
| Bis 24 |
26,97 €*
29,19 €*
(7.61% gespart)
|
| Bis 49 |
26,15 €*
29,19 €*
(10.41% gespart)
|
| Bis 99 |
25,54 €*
29,19 €*
(12.5% gespart)
|
| Ab 100 |
24,52 €*
29,19 €*
(16% gespart)
|
Produktinformationen "Aufnahmebuchse für Zustandssensor, M16X1,5, D=6,2, Form:B Gew.u.Bund, f.Ksb drehbet, Edelstahl 1.4305 blank - K1844.1206161"
Aufnahmebuchsen bilden einen Aufnahmepunkt für Kugelsperrbolzen mit Drehbetätigung, in welchen diese sicher und genau verrasten können.
Bei den Aufnahmebuchsen für Zustandssensor befindet sich eine Klemmmutter zur Befestigung eines Sensors Ø3 an der Buchse.
Der Sensor ermöglicht es, elektronisch abzufragen, ob der Kugelsperrbolzen mit Drehbetätigung verriegelt ist oder nicht.
Beim Einsatz mehrerer Buchsen lässt sich feststellen, in welcher davon sich der Kugelsperrbolzen befindet.
Werkstoff:
Aufnahmebuchse Edelstahl 1.4305.
Klemmmutter Messing.
Ausführung:
Aufnahmebuchse blank.
Klemmmutter vernickelt.
Hinweis:
Die Klemmmutter wird unmontiert geliefert.
Maximales Anzugsmoment der Klemmmutter: 1,2 Nm.
Anwendung:

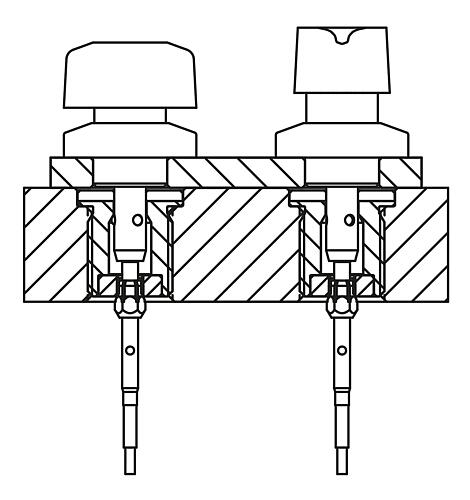

Aufnahmebuchsen in Verbindung mit einem Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, das sich ein Kugelsperrbolzen oder Steckbolzen am gewünschten Ort befindet.
Montage:
Der Sensor wird mit der Klemmmutter an der Buchse befestigt und axial eingestellt. Durch Anziehen der Klemmmutter wird der Sensor schließlich fixiert.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Bei den Aufnahmebuchsen für Zustandssensor befindet sich eine Klemmmutter zur Befestigung eines Sensors Ø3 an der Buchse.
Der Sensor ermöglicht es, elektronisch abzufragen, ob der Kugelsperrbolzen mit Drehbetätigung verriegelt ist oder nicht.
Beim Einsatz mehrerer Buchsen lässt sich feststellen, in welcher davon sich der Kugelsperrbolzen befindet.
Werkstoff:
Aufnahmebuchse Edelstahl 1.4305.
Klemmmutter Messing.
Ausführung:
Aufnahmebuchse blank.
Klemmmutter vernickelt.
Hinweis:
Die Klemmmutter wird unmontiert geliefert.
Maximales Anzugsmoment der Klemmmutter: 1,2 Nm.
Anwendung:
Aufnahmebuchsen in Verbindung mit einem Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, das sich ein Kugelsperrbolzen oder Steckbolzen am gewünschten Ort befindet.
Montage:
Der Sensor wird mit der Klemmmutter an der Buchse befestigt und axial eingestellt. Durch Anziehen der Klemmmutter wird der Sensor schließlich fixiert.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| M: | M16x1,5 |
|---|---|
| Ausführung 1: | für Zustandssensor |
| Oberfläche Grundkörper: | blank |
| Form: | B |
| Material Grundkörper: | Edelstahl |
| D1: | 20 |
| D=Durchmesser: | 6,2 |
| D2: | 3 |
| H: | 20 |
| H1: | 3 |
| H2: | 4 |
| SW: | 5 |
| T: | 2 |
| RoHS: | konform |
| N: | 2,5 |
| Stahlschlüssel Grundkörper: | 1.4305 |
| Form-Typ: | mit Gewinde und Bund f. KSB m. Drehbet. |
