Arretierbolzen mit Ösengriff Gr.0 D1=M08, D=4, Form:B o.Rastnut, m.Kontermutter, Stahl ungehärtet - K2047.0204080
Arretierbolzen mit Ösengriff Gr.0 D1=M08, D=4, Form:B o.Rastnut, m.Kontermutter, Stahl ungehärtet - K2047.0204080
Produktnummer:
7802399
Arretierbolzen mit Ösengriff Gr.0 D1=M08, D=4, Form:B o.Rastnut, m.Kontermutter, Stahl ungehärtet - K2047.0204080
EAN-Nr.:
4059245835645
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
7,69 €*
8,01 €*
(4% gespart)
|
| Bis 24 |
7,21 €*
8,01 €*
(9.99% gespart)
|
| Bis 49 |
6,97 €*
8,01 €*
(12.98% gespart)
|
| Bis 99 |
6,73 €*
8,01 €*
(15.98% gespart)
|
| Ab 100 |
6,25 €*
8,01 €*
(21.97% gespart)
|
Produktinformationen "Arretierbolzen mit Ösengriff Gr.0 D1=M08, D=4, Form:B o.Rastnut, m.Kontermutter, Stahl ungehärtet - K2047.0204080"
Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Werkstoff:
Stahlausführung:
Gewindehülse 1.0715.
Arretierstift 1.4305.
Edelstahlausführung:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Ösengriff Thermoplast schwarzgrau RAL 7021 oder verkehrsrot RAL 3020.
Ausführung:
Stahlausführung:
Arretierstift nicht gehärtet.
Gewindehülse blau passiviert.
Arretierstift blank.
Edelstahlausführung:
Arretierstift nicht gehärtet.
Stahlteile blank.
Hinweis:
Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, ist die Form C bzw. Form D zu verwenden.
Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten.
Auf Anfrage:
Andere Hübe auf Anfrage möglich.

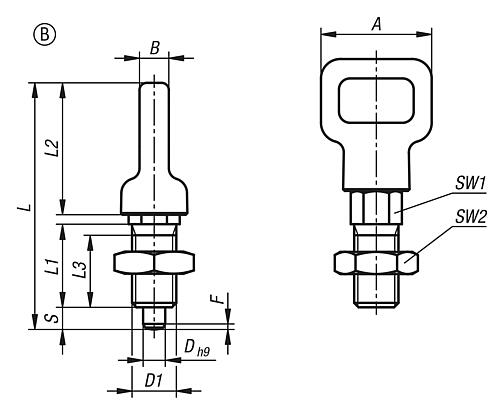

Zeichnungshinweis:
Form A: ohne Rastnut, ohne Kontermutter
Form B: ohne Rastnut, mit Kontermutter
Form C: mit Rastnut, ohne Kontermutter
Form D: mit Rastnut, mit Kontermutter
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 0 |
|---|---|
| SW1: | 8 |
| A: | 20 |
| SW2: | 13 |
| Ausführung 1: | ohne Rastnut |
| L2: | 23,8 |
| Oberfläche Grundkörper: | ungehärtet |
| Material Grundkörper: | Stahl |
| Material Komponente: | Thermoplast |
| Ausführung 2: | mit Ösengriff |
| Farbe Komponente: | schwarzgrau |
| L=Länge: | 44,5 |
| B: | 5,3 |
| D1=Gewinde: | M8 |
| D=Bolzendurchmesser: | 4 |
| L1: | 15 |
| L3: | 13 |
| Form: | B |
| RoHS: | konform |
| Anziehdrehmoment max. Nm: | 2 |
| Federkraft Anfang F1 ca. N: | 6 |
| Federkraft Ende F2 ca. N: | 12 |
| F x 30°: | 1 |
| Kontermutter: | mit Kontermutter |
| Hub S: | 4 |
| Form-Typ: | ohne Rastnut, mit Kontermutter |
