Laufrollen LFR
Profillaufrollen der Baureihe LFR von INA® – selbsthaltende Wälzlager mit besonders dickwandigem, profiliertem Außenring für Linearführungen, Kurvenrollen-Anwendungen und Profilschienensysteme. HUG führt die LFR-Serien LFR22, LFR2202 und LFR50 für Bohrungen 5 bis 40 mm.
Technische Infos
31 Artikel gefunden
Produktanzeige:

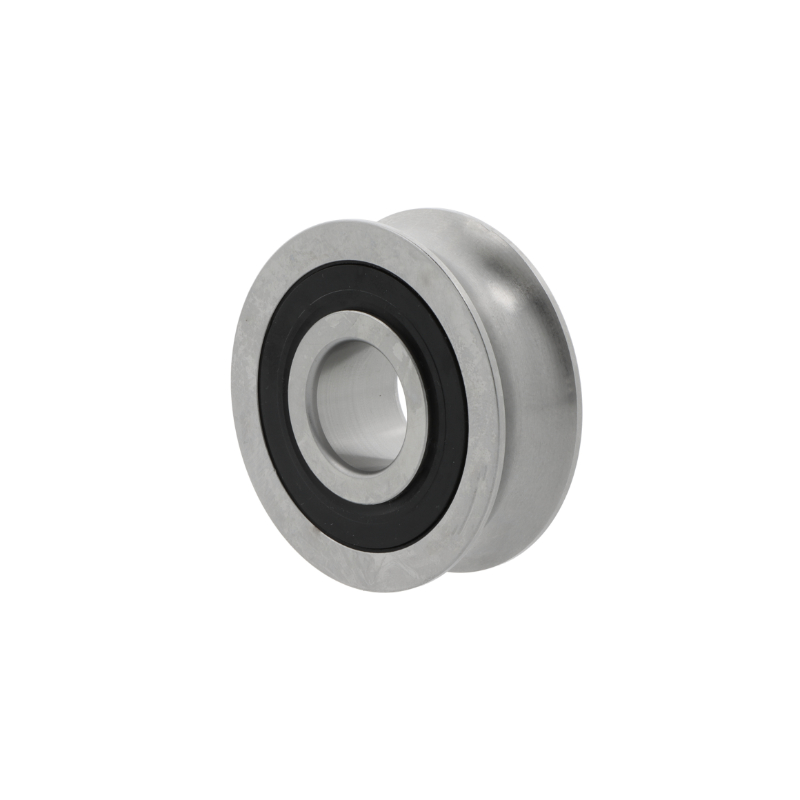

Laufrolle LFR22/8-6-2RSR-NA von INA 8x24x14 mm
Abonnement
Das Qualitäts-Laufrolle LFR22/8-62RSR-NA von INA mit den Abmessungen 8x24x14 mm gehört zur Serie LFR22/8-6 Daten: Innen (DI): 8 mm (Welle) Außen (DA): 24 mm Breite (B): 14 mm Art: Kugellager Serie LFR22/8-6 mit Nachsetzzeichen LFR = Loslager-Laufrollen mit Profil am Außenring 2RSR = Beidseitig Dichtscheiben mit Lippendichtung (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE ProfilLaufrollen wie die LFR22/8-6-2RSR-NA von INA sind einreihige Lager mit besonders dickwandigem und mit einem Profil versehenen Außenring und beidseitiger Abdichtung mit Fettfüllung. Diese selbsthaltenden Lager nehmen neben hohen radialen Kräften ebenso auch axiale Kräfte in beiden Richtungen auf. Ballige Laufrollen (R=500 mm) werden dann eingesetzt, wenn Kantenspannungen vermieden werden müssen oder Schiefstellungen gegenüber der Laufbahn auftreten. Es gibt sie mit Innenring, Zapfen und Kunststoffmantel am Außenring. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: INA
Preis auf Anfrage
Laufrolle LFR2202-10 -2RSR-NA von INA 15x35x16 mm
Ab
103,35 €*
Abonnement
Das Qualitäts-Laufrolle LFR2202-102RSR-NA von INA mit den Abmessungen 15x35x16 mm gehört zur Serie LFR2202-10 Daten: Innen (DI): 15 mm (Welle) Außen (DA): 35 mm Breite (B): 16 mm Art: Kugellager Serie LFR2202-10 mit Nachsetzzeichen LFR = Loslager-Laufrollen mit Profil am Außenring 2RSR = Beidseitig Dichtscheiben mit Lippendichtung (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE ProfilLaufrollen wie die LFR2202-10-2RSR-NA von INA sind einreihige Lager mit besonders dickwandigem und mit einem Profil versehenen Außenring und beidseitiger Abdichtung mit Fettfüllung. Diese selbsthaltenden Lager nehmen neben hohen radialen Kräften ebenso auch axiale Kräfte in beiden Richtungen auf. Ballige Laufrollen (R=500 mm) werden dann eingesetzt, wenn Kantenspannungen vermieden werden müssen oder Schiefstellungen gegenüber der Laufbahn auftreten. Es gibt sie mit Innenring, Zapfen und Kunststoffmantel am Außenring. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Laufrolle LFR2202-10-2RSR-RNA von INA 20x35x13,8 mm
Ab
92,48 €*
Abonnement
Das Qualitäts-Laufrolle LFR2202-102RSR-RNA von INA mit den Abmessungen 20x35x13,8 mm gehört zur Serie LFR2202-10 Daten: Innen (DI): 20 mm (Welle) Außen (DA): 35 mm Breite (B): 13,8 mm Art: Kugellager Serie LFR2202-10 mit Nachsetzzeichen LFR = Loslager-Laufrollen mit Profil am Außenring 2RSR = Beidseitig Dichtscheiben mit Lippendichtung (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE ProfilLaufrollen wie die LFR2202-10-2RSR-RNA von INA sind einreihige Lager mit besonders dickwandigem und mit einem Profil versehenen Außenring und beidseitiger Abdichtung mit Fettfüllung. Diese selbsthaltenden Lager nehmen neben hohen radialen Kräften ebenso auch axiale Kräfte in beiden Richtungen auf. Ballige Laufrollen (R=500 mm) werden dann eingesetzt, wenn Kantenspannungen vermieden werden müssen oder Schiefstellungen gegenüber der Laufbahn auftreten. Es gibt sie mit Innenring, Zapfen und Kunststoffmantel am Außenring. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Laufrolle LFR50/5-4 -2RS-RB von INA 5x16x8 mm
Abonnement
Das Qualitäts-Laufrolle LFR50/5-42RS-RB von INA mit den Abmessungen 5x16x8 mm gehört zur Serie LFR50/5-4 Daten: Innen (DI): 5 mm (Welle) Außen (DA): 16 mm Breite (B): 8 mm Art: Kugellager Serie LFR50/5-4 mit Nachsetzzeichen LFR = Festlager-Laufrollen, zweireihig mit Profil am Außenring 2RS = Beidseitig Dichtscheiben mit Lippendichtung (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE ProfilLaufrollen wie die LFR50/5-4-2RS-RB von INA sind zweireihige Kugellager mit besonders dickwandigem und mit einem Profil versehenen Außenring und beidseitiger Abdichtung mit Fettfüllung. Diese selbsthaltenden Lager nehmen neben hohen radialen Kräften ebenso auch axiale Kräfte in beiden Richtungen auf. Ballige Laufrollen (R=500 mm) werden dann eingesetzt, wenn Kantenspannungen vermieden werden müssen oder Schiefstellungen gegenüber der Laufbahn auftreten. Es gibt sie mit Innenring, Zapfen und Kunststoffmantel am Außenring. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Laufrolle LFR50/5-6 -2RS-RB von INA 5x17x8 mm
Ab
41,77 €*
Abonnement
Das Qualitäts-Laufrolle LFR50/5-62RS-RB von INA mit den Abmessungen 5x17x8 mm gehört zur Serie LFR50/5-6 Daten: Innen (DI): 5 mm (Welle) Außen (DA): 17 mm Breite (B): 8 mm Art: Kugellager Serie LFR50/5-6 mit Nachsetzzeichen LFR = Festlager-Laufrollen, zweireihig mit Profil am Außenring 2RS = Beidseitig Dichtscheiben mit Lippendichtung (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE ProfilLaufrollen wie die LFR50/5-6-2RS-RB von INA sind zweireihige Kugellager mit besonders dickwandigem und mit einem Profil versehenen Außenring und beidseitiger Abdichtung mit Fettfüllung. Diese selbsthaltenden Lager nehmen neben hohen radialen Kräften ebenso auch axiale Kräfte in beiden Richtungen auf. Ballige Laufrollen (R=500 mm) werden dann eingesetzt, wenn Kantenspannungen vermieden werden müssen oder Schiefstellungen gegenüber der Laufbahn auftreten. Es gibt sie mit Innenring, Zapfen und Kunststoffmantel am Außenring. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com

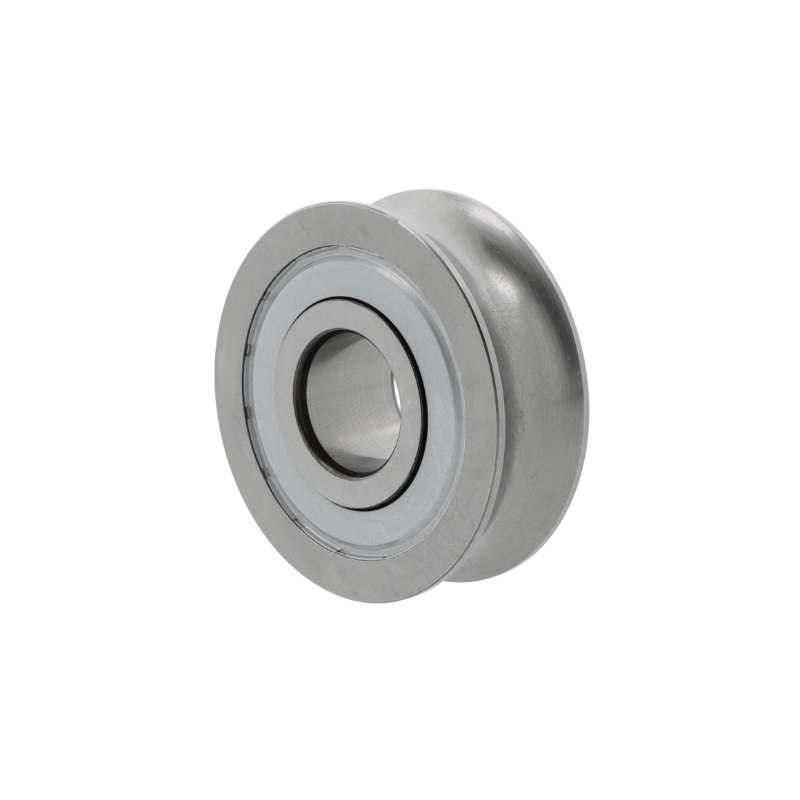

Laufrolle LFR50/5-6 -2Z von INA 5x17x8 mm
Ab
20,69 €*
Abonnement
Das Qualitäts-Laufrolle LFR50/5-62Z von INA mit den Abmessungen 5x17x8 mm gehört zur Serie LFR50/5-6 Daten: Innen (DI): 5 mm (Welle) Außen (DA): 17 mm Breite (B): 8 mm Art: Kugellager Serie LFR50/5-6 mit Nachsetzzeichen LFR = Festlager-Laufrollen, zweireihig mit Profil am Außenring 2Z = Beidseitig Deckscheiben Stahlblech (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE ProfilLaufrollen wie die LFR50/5-6-2Z von INA sind zweireihige Kugellager mit besonders dickwandigem und mit einem Profil versehenen Außenring und beidseitiger Abdichtung mit Fettfüllung. Diese selbsthaltenden Lager nehmen neben hohen radialen Kräften ebenso auch axiale Kräfte in beiden Richtungen auf. Ballige Laufrollen (R=500 mm) werden dann eingesetzt, wenn Kantenspannungen vermieden werden müssen oder Schiefstellungen gegenüber der Laufbahn auftreten. Es gibt sie mit Innenring, Zapfen und Kunststoffmantel am Außenring. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Laufrolle LFR50/8-6 -2RS-RB von INA 8x24x11 mm
Abonnement
Das Qualitäts-Laufrolle LFR50/8-62RS-RB von INA mit den Abmessungen 8x24x11 mm gehört zur Serie LFR50/8-6 Daten: Innen (DI): 8 mm (Welle) Außen (DA): 24 mm Breite (B): 11 mm Art: Kugellager Serie LFR50/8-6 mit Nachsetzzeichen LFR = Festlager-Laufrollen, zweireihig mit Profil am Außenring 2RS = Beidseitig Dichtscheiben mit Lippendichtung (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE ProfilLaufrollen wie die LFR50/8-6-2RS-RB von INA sind zweireihige Kugellager mit besonders dickwandigem und mit einem Profil versehenen Außenring und beidseitiger Abdichtung mit Fettfüllung. Diese selbsthaltenden Lager nehmen neben hohen radialen Kräften ebenso auch axiale Kräfte in beiden Richtungen auf. Ballige Laufrollen (R=500 mm) werden dann eingesetzt, wenn Kantenspannungen vermieden werden müssen oder Schiefstellungen gegenüber der Laufbahn auftreten. Es gibt sie mit Innenring, Zapfen und Kunststoffmantel am Außenring. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: INA
Preis auf Anfrage
Laufrolle LFR50/8-6 -2Z von INA 8x24x11 mm
Abonnement
Das Qualitäts-Laufrolle LFR50/8-62Z von INA mit den Abmessungen 8x24x11 mm gehört zur Serie LFR50/8-6 Daten: Innen (DI): 8 mm (Welle) Außen (DA): 24 mm Breite (B): 11 mm Art: Kugellager Serie LFR50/8-6 mit Nachsetzzeichen LFR = Festlager-Laufrollen, zweireihig mit Profil am Außenring 2Z = Beidseitig Deckscheiben Stahlblech (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE ProfilLaufrollen wie die LFR50/8-6-2Z von INA sind zweireihige Kugellager mit besonders dickwandigem und mit einem Profil versehenen Außenring und beidseitiger Abdichtung mit Fettfüllung. Diese selbsthaltenden Lager nehmen neben hohen radialen Kräften ebenso auch axiale Kräfte in beiden Richtungen auf. Ballige Laufrollen (R=500 mm) werden dann eingesetzt, wenn Kantenspannungen vermieden werden müssen oder Schiefstellungen gegenüber der Laufbahn auftreten. Es gibt sie mit Innenring, Zapfen und Kunststoffmantel am Außenring. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Laufrolle LFR5201-10 -2Z von INA 12x35x15,9 mm
Ab
26,62 €*
Abonnement
Das Qualitäts-Laufrolle LFR5201-102Z von INA mit den Abmessungen 12x35x15,9 mm gehört zur Serie LFR5201-10 Daten: Innen (DI): 12 mm (Welle) Außen (DA): 35 mm Breite (B): 15,9 mm Art: Kugellager Serie LFR5201-10 mit Nachsetzzeichen LFR = Festlager-Laufrollen, zweireihig mit Profil am Außenring 2Z = Beidseitig Deckscheiben Stahlblech (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE ProfilLaufrollen wie die LFR5201-10-2Z von INA sind zweireihige Kugellager mit besonders dickwandigem und mit einem Profil versehenen Außenring und beidseitiger Abdichtung mit Fettfüllung. Diese selbsthaltenden Lager nehmen neben hohen radialen Kräften ebenso auch axiale Kräfte in beiden Richtungen auf. Ballige Laufrollen (R=500 mm) werden dann eingesetzt, wenn Kantenspannungen vermieden werden müssen oder Schiefstellungen gegenüber der Laufbahn auftreten. Es gibt sie mit Innenring, Zapfen und Kunststoffmantel am Außenring. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Laufrolle LFR5201-12-2RS-RB von INA 12x35x15,9 mm
Ab
62,92 €*
Abonnement
Das Qualitäts-Laufrolle LFR5201-122RS-RB von INA mit den Abmessungen 12x35x15,9 mm gehört zur Serie LFR5201-12 Daten: Innen (DI): 12 mm (Welle) Außen (DA): 35 mm Breite (B): 15,9 mm Art: Kugellager Serie LFR5201-12 mit Nachsetzzeichen LFR = Festlager-Laufrollen, zweireihig mit Profil am Außenring 2RS = Beidseitig Dichtscheiben mit Lippendichtung (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE ProfilLaufrollen wie die LFR5201-12-2RS-RB von INA sind zweireihige Kugellager mit besonders dickwandigem und mit einem Profil versehenen Außenring und beidseitiger Abdichtung mit Fettfüllung. Diese selbsthaltenden Lager nehmen neben hohen radialen Kräften ebenso auch axiale Kräfte in beiden Richtungen auf. Ballige Laufrollen (R=500 mm) werden dann eingesetzt, wenn Kantenspannungen vermieden werden müssen oder Schiefstellungen gegenüber der Laufbahn auftreten. Es gibt sie mit Innenring, Zapfen und Kunststoffmantel am Außenring. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Laufrolle LFR5201-12 -2Z von INA 12x35x15,9 mm
Ab
31,97 €*
Abonnement
Das Qualitäts-Laufrolle LFR5201-122Z von INA mit den Abmessungen 12x35x15,9 mm gehört zur Serie LFR5201-12 Daten: Innen (DI): 12 mm (Welle) Außen (DA): 35 mm Breite (B): 15,9 mm Art: Kugellager Serie LFR5201-12 mit Nachsetzzeichen LFR = Festlager-Laufrollen, zweireihig mit Profil am Außenring 2Z = Beidseitig Deckscheiben Stahlblech (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE ProfilLaufrollen wie die LFR5201-12-2Z von INA sind zweireihige Kugellager mit besonders dickwandigem und mit einem Profil versehenen Außenring und beidseitiger Abdichtung mit Fettfüllung. Diese selbsthaltenden Lager nehmen neben hohen radialen Kräften ebenso auch axiale Kräfte in beiden Richtungen auf. Ballige Laufrollen (R=500 mm) werden dann eingesetzt, wenn Kantenspannungen vermieden werden müssen oder Schiefstellungen gegenüber der Laufbahn auftreten. Es gibt sie mit Innenring, Zapfen und Kunststoffmantel am Außenring. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Laufrolle LFR5201-14 -KDD von INA 12x39,9x20,1 mm
Ab
38,59 €*
Abonnement
Das Qualitäts-Laufrolle LFR5201-14KDD von INA mit den Abmessungen 12x39,9x20,1 mm gehört zur Serie LFR5201-14 Daten: Innen (DI): 12 mm (Welle) Außen (DA): 39,9 mm Breite (B): 20,1 mm Art: Kugellager Serie LFR5201-14 mit Nachsetzzeichen LFR = Festlager-Laufrollen, zweireihig mit Profil am Außenring 2Z = Beidseitig Deckscheiben Stahlblech (Dauerfettfüllung) Hier finden Sie dazu passende WELLENDICHTRINGE ProfilLaufrollen wie die LFR5201-14-KDD von INA sind zweireihige Kugellager mit besonders dickwandigem und mit einem Profil versehenen Außenring und beidseitiger Abdichtung mit Fettfüllung. Diese selbsthaltenden Lager nehmen neben hohen radialen Kräften ebenso auch axiale Kräfte in beiden Richtungen auf. Ballige Laufrollen (R=500 mm) werden dann eingesetzt, wenn Kantenspannungen vermieden werden müssen oder Schiefstellungen gegenüber der Laufbahn auftreten. Es gibt sie mit Innenring, Zapfen und Kunststoffmantel am Außenring. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Was macht eine LFR-Laufrolle besonders?
LFR-Rollen sind doppelreihige oder einreihige Schrägkugellager mit profiliertem Außenring. Der dicke Außenring mit V-, U- oder Flachprofil ist der Laufbahn-Partner zu Führungsschienen. Typische Eigenschaften:- Hohe Radial- und beidseitige Axialkräfte gleichzeitig aufnehmbar – wichtig bei Kurvenrollen und Führungen
- Selbsthaltend – Lager bleibt auch ohne externe axiale Sicherung zusammen
- Dicker Außenring – nimmt Kantendruck und Lokalbelastung auf, ohne zu verformen
- Beidseitige Dichtscheiben (bei 2RSR-Ausführungen) für lebensdauergeschmierten Einsatz
LFR-Baureihen im Überblick
- LFR22: Einreihige Ausführung – kompakt, für kleinere Linearführungen und Kurvenrollen
- LFR2202: Einreihig mit profiliertem Außenring – klassisches Laufrollen-Modell
- LFR50: Zweireihig – höhere Tragzahl, für stärkere Belastungen
Bohrungen und Profile
Verfügbare Bohrungsdurchmesser: 5, 8, 12, 15, 20, 25, 30 und 40 mm. Der Außenring ist je nach Ausführung mit V-Profil (für prismatische Schienen), U-Profil (für Rundstab-Führungen) oder flachem Profil (für ebene Laufflächen) versehen. Die genaue Profilform und die zulässige Tragzahl stehen im INA-Datenblatt der konkreten LFR-Variante.Typische Anwendungen
- Linearführungen: LFR-Rollen laufen auf gehärteten Führungsschienen, übertragen Querlasten zwischen Wagen und Schiene
- Schiebetür-Systeme: Rolltore, Hangar-Tore, Maschinenabdeckungen
- Kurvenrollen in Nockensteuerungen: Verpackungsmaschinen, Etikettierer, Handhabungsgeräte
- Fördertechnik mit Profilschienen: Transportbänder mit geführten Wagen
- Sondermaschinenbau: Überall dort, wo eine kompakte, selbsthaltende Rolle mit Profil gefragt ist
Ersatz und Austausch
Beim Ersatz einer LFR-Rolle:- Original-Typbezeichnung 1:1 übernehmen – die exakte Reihenkennung (LFR22/8-6 etc.) ist maßgeblich
- Profilform prüfen – V, U oder flach müssen zur Führungsschiene passen
- Schmierung: Bei 2RSR-Dichtung lebensdauergeschmiert, ansonsten Nachschmierung mit passendem Schmierfett
- Montage: Die Welle möglichst mit Abzieher und Gegenhalter befestigen – keine Schläge auf den Außenring
Ergänzende Kugellager-Kategorien
- Laufrollen (Übersicht) mit allen LFR-, LR-, SKR- und Zapfenlaufrollen
- LR-Laufrollen als klassische Stützrolle ohne Profil
- Zapfenlaufrollen mit integriertem Zapfen für direkte Schraubmontage
- Rillenkugellager als Standard-Wälzlager bei reinen Radial-Lasten
- Wellendichtringe Bauform A zur zusätzlichen Abdichtung
FAQ – häufige Fragen zu LFR-Laufrollen
- Was unterscheidet LFR von normalem Rillenkugellager? LFR-Rollen sind spezifisch für den Lauf auf Führungsschienen entwickelt – mit verstärktem Außenring (Kantendruckaufnahme), profilierter Lauffläche (V, U, flach) und beidseitiger Axiallastaufnahme. Ein normales Rillenkugellager würde an der Kantenbelastung schnell verschleißen.
- Welches Profil für welche Schiene? V-Profil für prismatische Schienen mit schrägen Laufflächen (60° oder 90°), U-Profil für Rundstab-Führungen, flaches Profil für ebene Laufflächen. Die Auswahl richtet sich nach der vorhandenen Schiene – im Zweifel das Altlager ausmessen oder die Maschinendokumentation prüfen.
- Einreihig oder zweireihig? Einreihig (LFR22, LFR2202) für kleinere und mittlere Lasten. Zweireihig (LFR50) bei höheren Lasten oder wo die Steifigkeit gegen Kippmomente wichtig ist. Zweireihige Rollen bauen breiter – Bauraum prüfen.
- Kann ich die Dichtung der LFR-Rolle tauschen? Bei den 2RSR-Ausführungen sind die Dichtungen werkseingebaut und nicht für den Austausch vorgesehen. Defekte Dichtung = Austausch der kompletten Rolle. Offene Varianten erlauben Nachschmierung, brauchen aber ein externes Dichtkonzept.
- Gibt es LFR-Rollen auch in Edelstahl? Standard-LFR aus Wälzlagerstahl ist der Regelfall. Edelstahlausführungen für Lebensmittelkontakt sind auf Anfrage über das INA-Lieferprogramm verfügbar.
