Kugeldruckschrauben ohne Kopf

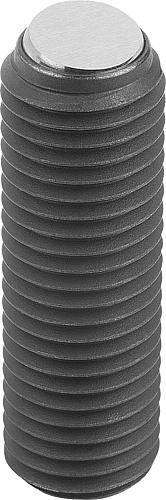

Werkstoff: Schraube Vergütungsstahl, Festigkeitsklasse 10.9. Kugel Wälzlagerstahl. Ausführung: Schraube schwarz. Kugel gehärtet, blank. Bestellbeispiel: K0383.50820 Hinweis: Mit der abgeflachten Kugel können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. Zeichnungshinweis: Form BV: abgeflachte Kugel mit Verdrehsicherung Form FV: abgeflachte Kugel, geriffelt mit Verdrehsicherung D1: M10 D3: 5,6 L2: 20,3 SW: 5 RoHS: ja Form: FV Kugel-Ø: 7 Gewindeart: Außengewinde Aufnahme-/ Auflagefläche: bordázott Belastbarkeit max. kN (nur bei statischer Belastung): 12 K0383.61020 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

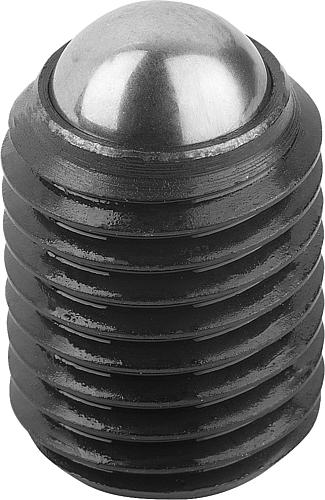

Werkstoff: Schraube Vergütungsstahl Festigkeitsklasse 10.9. Kugel Wälzlagerstahl. Ausführung: Schraube schwarz. Kugel gehärtet und blank. Hinweis: Die Form A mit voller Kugel wird dann verwendet, wenn eine saubere, polierte Druckfläche verlangt wird. Durch das Feingewinde ist ein besonders feinfühliges Justieren der Kugeldruckschrauben möglich. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

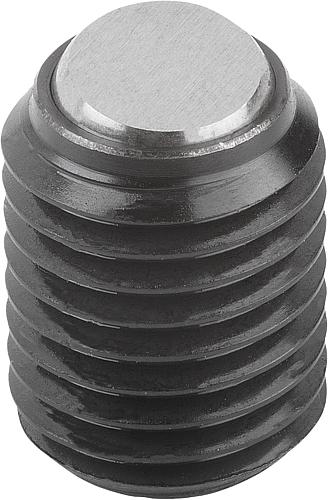

Werkstoff: Schraube Vergütungsstahl Festigkeitsklasse 10.9. Kugel Wälzlagerstahl. Ausführung: Schraube schwarz. Kugel gehärtet und blank. Hinweis: Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst. Durch das Feingewinde ist ein besonders feinfühliges Justieren der Kugeldruckschrauben möglich. Sortierung: 8 Kugel-Ø: 12 Belastbarkeit max. kN (nur bei statischer Belastung): 60 SW: 8 L2: 35 D3: 10,7 D1: M16x1,5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Schraube Vergütungsstahl, Festigkeitsklasse mindestens 10.9. Kugel Wälzlagerstahl oder POM. Ausführung: Schraube schwarz. Kugel gehärtet und blank oder POM. Bestellbeispiel: K0383.10810 Hinweis: Kugeldruckschrauben ohne Kopf mit voller Kugel werden dann verwendet, wenn eine saubere, polierte Druckfläche verlangt wird. Längere Ausführungen wurden speziell für den Einsatz als „Klebestifte“ konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. Zeichnungshinweis: Form A: Kugel aus Stahl Form D: Kugel aus POM Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

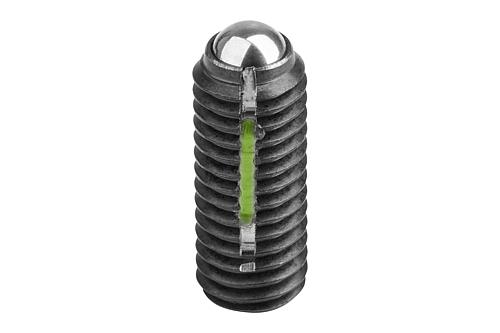

Werkstoff: Schraube Vergütungsstahl, Festigkeitsklasse 10.9. Kugel Wälzlagerstahl oder POM. LONG-LOK-Gewindesicherung Nylon. Ausführung: Schraube schwarz. Kugel gehärtet, blank. Hinweis: Kugeldruckschrauben ohne Kopf mit voller Kugel werden dann verwendet, wenn eine saubere, polierte Druckfläche verlangt wird. Material: Stahl D1: M8 L1: 11,2 L3: 3,5 Kugel-Ø: 5,5 Gewicht ca. kg : 0,003 SW: 4 Belastbarkeit max. kN (nur bei statischer Belastung): 10 Sortierung: 13 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
