Druck- und Kugeldruckschrauben

Werkstoff: Schraube Festigkeitsklasse 10.9. Bolzen POM. Ausführung: Schraube brüniert. Hinweis: Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. Gewicht ca. g: 2,3 D1: 2 SW: 2 L: 41 D: M4 Ausführung : Bolzen POM D1 Bolzen Delrin: 2 Sortierung: 1 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Schraube Edelstahl. Bolzen Messing. Ausführung: Schraube blank. Hinweis: Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. D: M5 D1: 3 SW: 2,5 L: 20,5 Gewicht ca. kg : 0,003 Ausführung : Bolzen Messing Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Schraube Stahl Festigkeitsklasse 10.9. Bolzen Werkzeugstahl. Ausführung: Bolzen gehärtet. Schraube und Bolzen brüniert. Hinweis: Die Druckschrauben mit Ansatzkuppe finden ihre Anwendung, wenn ein punktförmiger Druck- oder Auflagepunkt gefordert wird. D1: 5,5 L: 18,8 D: M 8 L1: 0,8 Belastbarkeit max. kN (nur bei statischer Belastung): 15 L2: 3,2 SW: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Schraube Festigkeitsklasse 10.9. Bolzen POM. LONG-LOK-Gewindesicherung Nylon. Ausführung: Schraube brüniert. Hinweis: Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. L (L1): 17 (5) D: M4 SW: 2 D1: 2 Gewicht ca. kg : 0,001 Ausführung : Bolzen POM Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Schraube Stahl Festigkeitsklasse 10.9. Bolzen Werkzeugstahl. Ausführung: Bolzen gehärtet. Schraube und Bolzen brüniert. Hinweis: Die Druckschauben mit Spitze finden ihre Anwendung, wenn eine zusätzliche Fixierung durch einen gewissen Formschluss gefordert wird. D1: 4 L: 26,5 D: M 6 L1: 0,8 Belastbarkeit max. kN (nur bei statischer Belastung): 9 L2: 1,9 SW: 3 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Edelstahl. Ausführung: blank. Hinweis: Form A mit voller Kugel wird dann verwendet, wenn eine saubere, polierte Druckfläche verlangt wird. D1: M10 D2: 16 Kugel-Ø: 7 Gewicht ca. g: 26,0 SW: 8 L4: 4,5 L3: 10 L1: 26,7 Sortierung: 13 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Edelstahl. Ausführung: blank. Hinweis: Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst. Sortierung: 4 D1: M5 D2: 8,5 D3: 2 L2: 12 L3: 5 L4: 2,4 Kugel-Ø: 3 SW: 4 Belastbarkeit max. kN (nur bei statischer Belastung): 4,5 Gewicht ca. g: 3,1 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

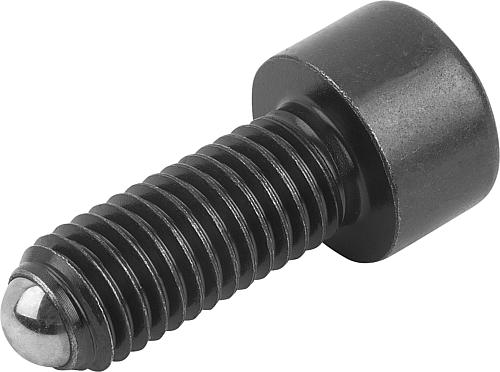

Werkstoff: Schraube Vergütungsstahl. Kugel Wälzlagerstahl. Ausführung: Schraube Festigkeitsklasse 10.9, schwarz. Kugel gehärtet, blank. Hinweis: Form A mit voller Kugel wird dann verwendet, wenn eine saubere, polierte Druckfläche verlangt wird. D1: M4 L1: 20,2 D2: 7 L3: 4 L4: 2,1 Kugel-Ø: 2,5 SW: 3 Gewicht ca. g: 2,4 Belastbarkeit max. kN (nur bei statischer Belastung): 3,5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Schraube Vergütungsstahl. Kugel Wälzlagerstahl. Ausführung: Schraube Festigkeitsklasse 10.9, schwarz. Kugel gehärtet, blank. Hinweis: Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst. D1: M12 L2: 50 Kugel-Ø: 8,5 Gewicht ca. g: 56,0 Belastbarkeit max. kN (nur bei statischer Belastung): 30 SW: 10 Sortierung: 11 L4: 5 L3: 12 D3: 7,2 D2: 18 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Schraube Vergütungsstahl. Kugel Wälzlagerstahl. Ausführung: Schraube Festigkeitsklasse 10.9, schwarz. Kugel gehärtet, blank. L2: 50 D1: M8 D2: 13 Kugel-Ø: 5,5 Gewicht ca. g: 25,0 Belastbarkeit max. kN (nur bei statischer Belastung): 9 SW: 6 L4: 22 L3: 8 D3: 4,5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Schraube Vergütungsstahl. Kugel Wälzlagerstahl. Ausführung: Schraube Festigkeitsklasse 10.9, schwarz. Kugel gehärtet, blank. Sortierung: 13 D1: M16 L2: 40 D2: 24 Kugel-Ø: 12 Gewicht ca. g: 91,0 Belastbarkeit max. kN (nur bei statischer Belastung): 60 SW: 14 L4: 6 L3: 16 D3: 10,7 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Schraube Vergütungsstahl. Kugel Wälzlagerstahl. Ausführung: Schraube Festigkeitsklasse 10.9, schwarz. Kugel gehärtet, blank. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
