Softstartventil »SYNTESI«, elektrisch, BG 1, G 3/8
Softstartventil »SYNTESI«, elektrisch, BG 1, G 3/8
104,15 €*
Softstartventil »SYNTESI«, elektrisch, BG 1, G 3/8
104,15 €*
% 154,30 €* (32.5% gespart)Produktinformationen "Softstartventil »SYNTESI«, elektrisch, BG 1, G 3/8"

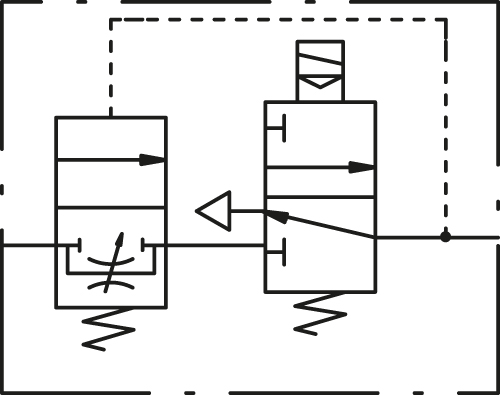

Softstartventile sind pneumatische Module, die es ermöglichen, den Druck in einem Schaltkreis allmählich ansteigen zu lassen, so dass extreme Druckstöße vermieden werden. Ein ausgeklügeltes Ventilsystem ermöglicht zwei Arbeitsphasen. In der ersten Phase fließt eine über eine Drossel regelbare Menge Druckluft durch das Ventil. Wenn auf der Ausgangsseite ein Druck von 40 - 60% erreicht ist, wird die zweite Phase freigeschaltet, wobei der volle Durchfluss möglich wird. Wird dieser Mechanismus abgeschaltet, so wird die Luftzufuhr unterbrochen und die Ausgangsseite wird entlüftet. Softstartventile sind besonders in den Fällen hilfreich, wo es wichtig ist, Einrichtungen vor schnellen oder unkontrollierten Bewegungen zu schützen oder wo aus Sicherheitsgründen die Luftzufuhr schonend und allmählich erfolgen muss. Wenn allerdings eine größere Leckage im Schaltkreis vorhanden ist, so wird es gegebenenfalls nicht möglich sein, den Druck zu erreichen, der eine vollständige Öffnung eines Softstartventiles ermöglicht. Vorn und hinten ist je ein Anschluss (G 1/8 bei Baugröße 1 und G 1/4 bei Baugröße 2), der für Manometer oder Druckschalter oder als zusätzliche Abnahme genutzt werden kann. Spule, Stecker und Schalldämpfer im Lieferumfang nicht enthalten! ATEX-Ausführung auf Anfrage!
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
| BG: | 1 |
|---|---|
| Eingangsdruck max.: | 10 bar |
| Eingangsdruck min.: | 3 bar |
| Temperaturbereich min.: | -10 °C |
| Temperaturbereich max.: | 50 °C |
| Gehäuse: | Technopolymer |
| Anschluss Eingang: | G 3/8 |
| Durchflusswertmessung 1: | P2 = 6,3 bar und Druckabfall Δp = 0,5 |
| Anschluss Ausgang: | G 3/8 |
| Durchflusswertmessung 2: | P2 = 6,3 bar und Druckabfall Δp = 1 ba |

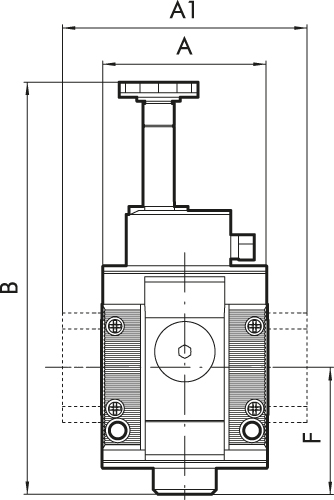

| A: | 42,0 mm |
| A1: | 44,0 mm |
| B: | 105,0 mm |
| F: | 32,2 mm |
| Serie: | Syntesi |
| Durchfluss 1: | 1100 Nl/min |
| Medium: | Druckluft oder andere neutrale Gase |
| Durchfluss 2: | 1600 Nl/min |
| TechnischerHinweis1: | Spule, Stecker und Schalldämpfer im Lieferumfang nicht entha |
