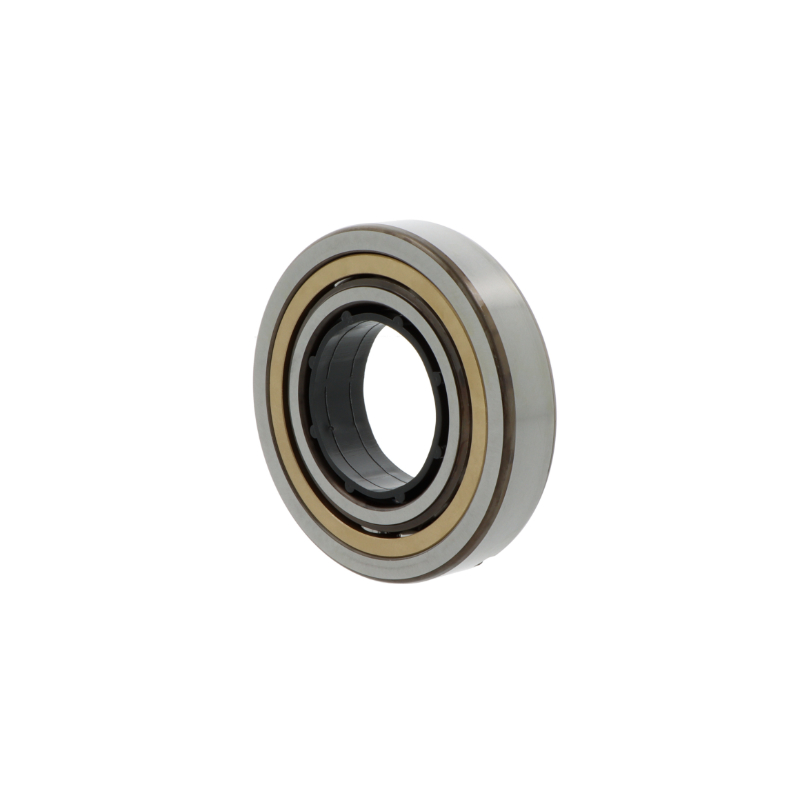

Vierpunktlager QJ330 -N2-MPA-C3 von FAG 150x320x65 mm
Vierpunktlager QJ330 -N2-MPA-C3 von FAG 150x320x65 mm
Produktnummer:
6651607
Vierpunktlager QJ330 -N2-MPA-C3 von FAG 150x320x65 mm
EAN-Nr.:
4012801237994
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 1 |
1.809,41 €*
3.365,71 €*
(46.24% gespart)
|
| Bis 4 |
1.779,12 €*
3.365,71 €*
(47.14% gespart)
|
| Bis 9 |
1.749,16 €*
3.365,71 €*
(48.03% gespart)
|
| Ab 10 |
1.734,02 €*
3.365,71 €*
(48.48% gespart)
|
Produktinformationen "Vierpunktlager QJ330 -N2-MPA-C3 von FAG 150x320x65 mm"
Abmessungen:
Innen (DI): 150 mm (Welle)
Außen (DA): 320 mm
Breite (B): 65 mm
Art: Kugellager Serie QJ330 mit Nachsetzzeichen
QJ = Vierpunktlager
C3 = Lagerluft größer als Normal (CN)
MPA = Massivkäfig aus Messing
N2 = Zwei Haltenuten (um 180° versetzt) in einer Außenring-Stirnseite
Wir führen für Sie auch die passenden Wellendichtringe.
Ein Vierpunktelager kann man sich als Kombination von 2 einreihigen Schrägkugellagern vorstellen. Seinen Namen verdankt es der Tatsache, dass die Kugeln bei rein axialer Belastung 4 verschiedene Kontaktpunkte mit den Ringen aufweisen. Ein Vierpunktelager besteht aus einem Außen- und einem Innenring. Die Kugeln befinden sich in einem Käfig.
Die Wahl fällt oft auf Vierpunktlager, wenn der Platz begrenzt ist. Denn im Vergleich zu zweireihigen Lagern benötigen sie nur rund die Hälfte des Platzes in axialer Richtung. Denken Sie also durchaus mal über den Einsatz eines Vierpunktlagers nach, wenn Sie mehrere einreihige Schrägkugellager verwenden würden. Als zusätzliche Kombinationspartner eignen sich Radiallager wie beispielsweise Zylinderrollenlager.
Weitere Vorteile sind:
Bitte beachten: Abbildungen sind ähnlich, Irrtum vorbehalten.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, 91074 Herzogenaurach, Deutschland, E-Mail: info.de@schaeffler.com
Innen (DI): 150 mm (Welle)
Außen (DA): 320 mm
Breite (B): 65 mm
Art: Kugellager Serie QJ330 mit Nachsetzzeichen
QJ = Vierpunktlager
C3 = Lagerluft größer als Normal (CN)
MPA = Massivkäfig aus Messing
N2 = Zwei Haltenuten (um 180° versetzt) in einer Außenring-Stirnseite
Wir führen für Sie auch die passenden Wellendichtringe.
Ein Vierpunktelager kann man sich als Kombination von 2 einreihigen Schrägkugellagern vorstellen. Seinen Namen verdankt es der Tatsache, dass die Kugeln bei rein axialer Belastung 4 verschiedene Kontaktpunkte mit den Ringen aufweisen. Ein Vierpunktelager besteht aus einem Außen- und einem Innenring. Die Kugeln befinden sich in einem Käfig.
Die Wahl fällt oft auf Vierpunktlager, wenn der Platz begrenzt ist. Denn im Vergleich zu zweireihigen Lagern benötigen sie nur rund die Hälfte des Platzes in axialer Richtung. Denken Sie also durchaus mal über den Einsatz eines Vierpunktlagers nach, wenn Sie mehrere einreihige Schrägkugellager verwenden würden. Als zusätzliche Kombinationspartner eignen sich Radiallager wie beispielsweise Zylinderrollenlager.
Weitere Vorteile sind:
- einfache Montage und Demontage durch geteilten Innenring
- Aufnahme von Axialbelastungen in beide Richtungen
- hohe Tragfähigkeit durch große Kugelzahl
- geringe Deformation des Innenrings bei hohen Klemmkräften
- sehr enge axiale Wellenpositionstoleranzen möglich
Bitte beachten: Abbildungen sind ähnlich, Irrtum vorbehalten.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, 91074 Herzogenaurach, Deutschland, E-Mail: info.de@schaeffler.com
Eigenschaften
| Innendurchmesser (mm): | 150 mm |
|---|---|
| Bauform: | geteilter Innenring |
| Außendurchmesser (mm): | 320 mm |
| Breite (mm): | 65 mm |
| Lagerluftgruppe: | C3 (größer als normal), leicht erhöhte Radiallagerluft |
| Toleranzklasse: | Toleranzklasse P0/PN bzw. ABEC 1 |
| Temperaturbereich: | -30 bis +200 °C |
| Dichtung: | keine, offenes Lager |
| Nut(en) im Außenring: | zwei um 180 Grad versetzte Haltenuten im Außenring |
| Käfig: | Messingkäfig |
