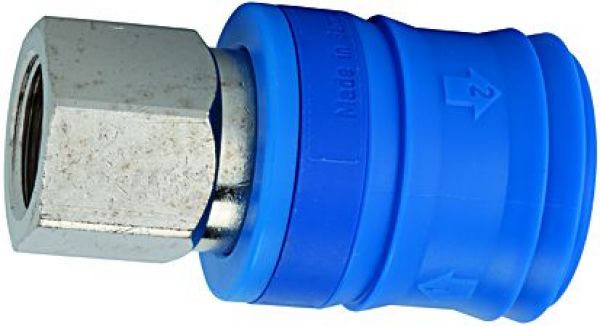

Sicherheitskupplung NW 7,4, Typ KE, Messing vern., G 1/4 innen, Betriebsdruck max. 12 bar, Mediums-/Umgebungstemperatur -20°C bis 60°C
Einhand-Sicherheitskupplungen mit zweifacher Verriegelung
Das Kuppeln erfolgt wie bei Standardkupplungen durch einfaches Eindrücken des Steckers in die Kupplung. Beim Entkuppeln wird die erste Verriegelung durch Zurückschieben der Verriegelungshülse freigegeben.
Das Kupplungsventil schließt. Jetzt kann die komprimierte Luft aus dem Stecker (Schlauch) entweichen.
Durch nochmalige Betätigung der Entriegelungshülse wird das zweite Verriegelungssystem freigegeben.
Erst jetzt kann die Verbindung gelöst werden.

Das System erfüllt die Forderungen der ISO 4414 und ist BIA-konform.

Typen-Nr. 249.71
Anschluss: G 1/4 IG
Betriebsdruck: max. 12 bar, statischer Betriebsdruck (ohne Pulsation)
Dichtmaterial: NBR
Durchfluss: 1300 l/min (Luft)
Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
Entriegelungshülse: Kunststoff
Feder: Edelstahl
Gehäuse: Messing vernickelt
Kugel: Edelstahl
Länge: 57.2 mm
Mediumstemperatur max.: 60 °C
Mediumstemperatur min.: -20 °C
Sprengring: Edelstahl
Umgebungstemperatur max.: 60 °C
Umgebungstemperatur min.: -20 °C
Ventil: Messing
Ventilkörper: Messing vernickelt
Ventilstift: Edelstahl
SW: 22 mm
