Kugelsperrbolzen mit Kopfarretierung mit T-Griff, D1=5, L5=50, Edelstahl 1.4305 blank, Komp: Thermoplast - K1415.204605050
Kugelsperrbolzen mit Kopfarretierung mit T-Griff, D1=5, L5=50, Edelstahl 1.4305 blank, Komp: Thermoplast - K1415.204605050
Produktnummer:
7301015
Kugelsperrbolzen mit Kopfarretierung mit T-Griff, D1=5, L5=50, Edelstahl 1.4305 blank, Komp: Thermoplast - K1415.204605050
EAN-Nr.:
4059245343607
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
23,82 €*
24,81 €*
(3.99% gespart)
|
| Bis 24 |
22,33 €*
24,81 €*
(10% gespart)
|
| Bis 49 |
21,59 €*
24,81 €*
(12.98% gespart)
|
| Bis 99 |
20,84 €*
24,81 €*
(16% gespart)
|
| Bis 999 |
19,35 €*
24,81 €*
(22.01% gespart)
|
| Ab 1000 |
17,86 €*
24,81 €*
(28.01% gespart)
|
Produktinformationen "Kugelsperrbolzen mit Kopfarretierung mit T-Griff, D1=5, L5=50, Edelstahl 1.4305 blank, Komp: Thermoplast - K1415.204605050"
Werkstoff:
Griff Thermoplast.
Druckknopf 1.4305.
Bolzen Edelstahl 1.4305.
Kugeln Edelstahl 1.4125.
Druckfeder Edelstahl 1.4310.
Ausführung:
Griff schwarz.
Edelstahl blank.
Hinweis:
Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Bauteilen.
Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln die Verbindung sicher.
Scherkraft zweischnittig (F) = S · τ aB max.
Vorteile:
Verbindungen über große Distanzen möglich.
Sie sind sehr flexibel einsetzbar, da die Länge des Bolzens nicht mit der Bauteilbreite abgestimmt werden muss.
Zubehör:
Aufnahmebuchsen für Kugelsperrbolzen mit Kopfarretierung K1416
Sicherungs-Spiralkabel K0367
Halteseile mit Öse K0367
Schlüsselring K0367

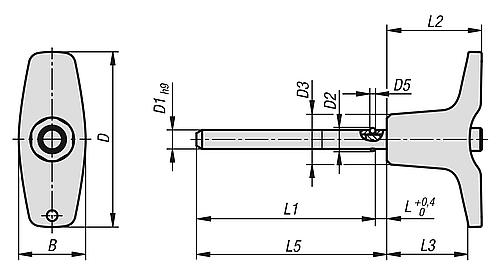

B: 17,6
D: 46
D1: 5
D2: 5,5
D3: 13,2
D5: 1,5
L: 3
L1: 47
L2: 25
L3: 19,4
L5: 50
RoHS: ja
Ausführung: mit T-Griff
Ausprägung: selbstsichernd
Kugelsperrbolzen Griff: L-Griff breit
Aufnahmebohrung H11: 5
Stahlschlüssel Grundkörp.: 1.4305
Scherkraft zweischnittig max. kN: 10
K1415.204605050
Griff Thermoplast.
Druckknopf 1.4305.
Bolzen Edelstahl 1.4305.
Kugeln Edelstahl 1.4125.
Druckfeder Edelstahl 1.4310.
Ausführung:
Griff schwarz.
Edelstahl blank.
Hinweis:
Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Bauteilen.
Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln die Verbindung sicher.
Scherkraft zweischnittig (F) = S · τ aB max.
Vorteile:
Verbindungen über große Distanzen möglich.
Sie sind sehr flexibel einsetzbar, da die Länge des Bolzens nicht mit der Bauteilbreite abgestimmt werden muss.
Zubehör:
Aufnahmebuchsen für Kugelsperrbolzen mit Kopfarretierung K1416
Sicherungs-Spiralkabel K0367
Halteseile mit Öse K0367
Schlüsselring K0367
B: 17,6
D: 46
D1: 5
D2: 5,5
D3: 13,2
D5: 1,5
L: 3
L1: 47
L2: 25
L3: 19,4
L5: 50
RoHS: ja
Ausführung: mit T-Griff
Ausprägung: selbstsichernd
Kugelsperrbolzen Griff: L-Griff breit
Aufnahmebohrung H11: 5
Stahlschlüssel Grundkörp.: 1.4305
Scherkraft zweischnittig max. kN: 10
K1415.204605050
Eigenschaften
| Breite (mm): | 5 mm |
|---|---|
| Werkstoff/Material: | Edelstahl |
