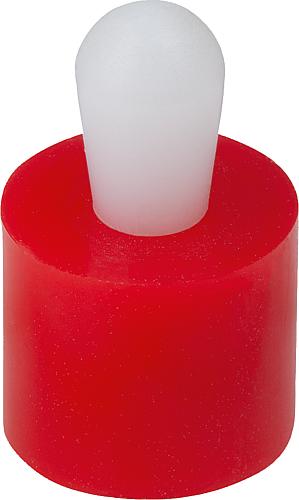

Federndes Seitendruckstück Standard Federkraft D=10, D2=9,9, L1=10,3, Kunststoff Rot, Komp: Pom, L=9, D1=6 - K1733.220609
Federndes Seitendruckstück Standard Federkraft D=10, D2=9,9, L1=10,3, Kunststoff Rot, Komp: Pom, L=9, D1=6 - K1733.220609
Produktnummer:
7700915
Federndes Seitendruckstück Standard Federkraft D=10, D2=9,9, L1=10,3, Kunststoff Rot, Komp: Pom, L=9, D1=6 - K1733.220609
EAN-Nr.:
4059245587056
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
5,97 €*
6,09 €*
(1.97% gespart)
|
| Bis 24 |
5,63 €*
6,09 €*
(7.55% gespart)
|
| Bis 49 |
5,46 €*
6,09 €*
(10.34% gespart)
|
| Bis 99 |
5,33 €*
6,09 €*
(12.48% gespart)
|
| Ab 100 |
5,12 €*
6,09 €*
(15.93% gespart)
|
Produktinformationen "Federndes Seitendruckstück Standard Federkraft D=10, D2=9,9, L1=10,3, Kunststoff Rot, Komp: Pom, L=9, D1=6 - K1733.220609"
Werkstoff:
Hülse und Feder Kunststoff.
Druckbolzen POM.
Ausführung:
Druckbolzen weiß.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken in Anwendungen bei denen vermehrt Schmutz entstehen kann.
Zum Beispiel: Lackieren und Sandstrahlen.
Berechnung Maß X:
Y > = L1-D1/2, dann ist X=D1/2-S
Y < L1-D1/2, dann ist X =D1/2-S-((L1-D1/2-Y)*0,123)
br>Standard Federkraft = rote Feder
Montage:
Die Hülse wird in die Bohrung eingepresst.
Es wird empfohlen die Hülse vor der Montage anzufeuchten.
Zeichnungshinweis:
1) Montagewerkzeug
2) Einige Größen haben eine abweichende Stiftform
Y = Werkstückhöhe
W = Werkstücklänge
X = Koordinatenmaß
Z = Anschlagdurchmesser
Ausführung: Standard Federkraft
±S: 1
RoHS: ja
K1733.220609
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Länge (mm): | 9 mm |
|---|
