TL-Kupplungsflansch HRC F 90 einteilig, o. TL-Buchse
TL-Kupplungsflansch HRC F 90 einteilig, o. TL-Buchse
19,71 €*
Produktnummer:
25320090
TL-Kupplungsflansch HRC F 90 einteilig, o. TL-Buchse
EAN-Nr.:
4014486971491
Zur Produktbeschreibung
Produktinformationen "TL-Kupplungsflansch HRC F 90 einteilig, o. TL-Buchse"

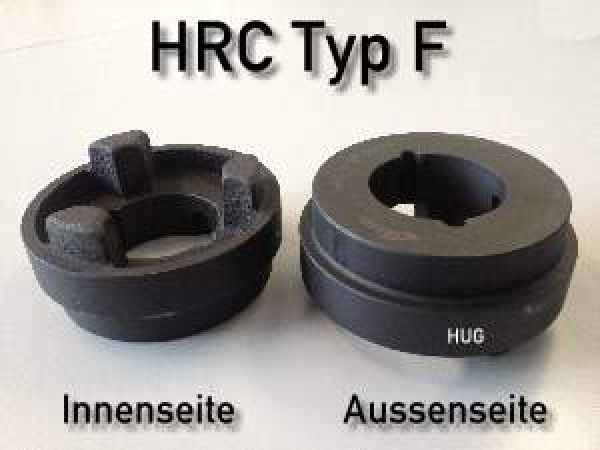

HRC - Wellenkupplungs-Hälfte mit Taper-Buchsen-Befestigung
Die TYP F 90 Taperbuchse wird von innen montiert, d.h. die Kupplungshälfte kann direkt neben einem Gehäuse montiert werden! (Bei Typ H wird die Taper-Lock-Buchse von aussen montiert.) Sie ist sofort und einfachst zu montieren, ohne Bohren, etc.
Merkmale
Die komplette Kupplung besteht aus 5 Einzelteilen, die gesondert nach Wunsch bestellt werden müssen:
Die TYP F 90 Taperbuchse wird von innen montiert, d.h. die Kupplungshälfte kann direkt neben einem Gehäuse montiert werden! (Bei Typ H wird die Taper-Lock-Buchse von aussen montiert.) Sie ist sofort und einfachst zu montieren, ohne Bohren, etc.
Merkmale
- Steckkupplung / Klauenkupplung
- Durchschlagsicher
- Geringes Massenträgheitsmoment
- Kupplungshälften für Taper-Spannbuchsen
- Beliebige Kombination der Kupplungshälften (Typ F/Typ F oder Typ F/Typ H oder Typ H/Typ H)
- Wuchtqualität nach DIN-ISO 1940 im Gütebereich G16
- Durchmesser aussen: 85 mm
- Durchmesser Nabe: 70 mm
- Taperbuchse: 1108
- Min. Wellendurchmesser: 10 mm
- Max. Wellendurchmesser: 28 mm
- Länge der gesamten fertigen Kupplung: 69,5 mm
- Gewicht der gesamten, fertigen Kupplung: 1,17 kg
- Trägheitsmoment: 0,00115 Mr2kg m2
- Nenndrehmoment: 80 Nm
Die komplette Kupplung besteht aus 5 Einzelteilen, die gesondert nach Wunsch bestellt werden müssen:
- 2 Kupplungshälften Typ F 90 oder Typ H 90
- 1 Kupplungsstern HRC 90
- 2 Taper-Lock Buchsen 1108 (10 mm bis 28 mm Wellendurchmesser wählen)
Eigenschaften
| Außendurchmesser (mm): | 85 mm |
|---|---|
| Montage Taperbuchse: | von innen |
| Nabendurchmesser (mm): | 70 mm |
| Taperbuchse: | 1108 |
| Typ: | F |
| Wellendurchmesser min (mm): | 10 mm |
| Wellendurchmesser max (mm): | 28 mm |
| Gesamtlänge (mm): | 69,5 mm |
| Baugröße: | 90 |
