Schnellspanner vertikal Stahl, Komp: blau, M=M06x35 - K0663.006001
Schnellspanner vertikal Stahl, Komp: blau, M=M06x35 - K0663.006001
Produktnummer:
6717994
Schnellspanner vertikal Stahl, Komp: blau, M=M06x35 - K0663.006001
EAN-Nr.:
4059245199761
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
22,80 €*
23,26 €*
(1.98% gespart)
|
| Bis 24 |
21,50 €*
23,26 €*
(7.57% gespart)
|
| Bis 49 |
20,84 €*
23,26 €*
(10.4% gespart)
|
| Bis 99 |
20,36 €*
23,26 €*
(12.47% gespart)
|
| Ab 100 |
19,54 €*
23,26 €*
(15.99% gespart)
|
Produktinformationen "Schnellspanner vertikal Stahl, Komp: blau, M=M06x35 - K0663.006001"
Werkstoff: Stahl.
Griffelement Polyamid.
Ausführung: nitrocarburiert und schwarz oxidiert.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0383
K0388
K0390
K0391
K0392
K0393

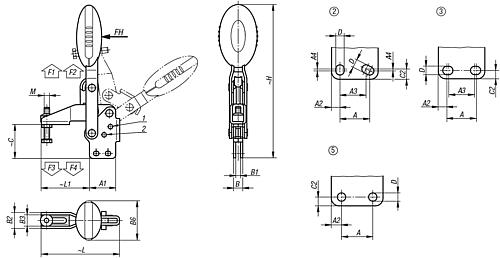

M: M6x35
A: 14
A1: 29
A2: 7
A3: 12
B: 10,2
B1: 5,2
B2: 17,5
B3: 12,4
B6: 43,5
C2: 5,5
D: 5,5
Öffnungswinkel Haltearm Position 2: 83°
Öffnungswinkel Griff Position 2: 56°
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffelement Polyamid.
Ausführung: nitrocarburiert und schwarz oxidiert.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0383
K0388
K0390
K0391
K0392
K0393
M: M6x35
A: 14
A1: 29
A2: 7
A3: 12
B: 10,2
B1: 5,2
B2: 17,5
B3: 12,4
B6: 43,5
C2: 5,5
D: 5,5
Öffnungswinkel Haltearm Position 2: 83°
Öffnungswinkel Griff Position 2: 56°
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 5,2 |
|---|---|
| A: | 14 |
| A1: | 29 |
| D: | 5,5 |
| A3: | 12 |
| L: | 86,5 |
| A2: | 7 |
| Material Grundkörper: | Stahl |
| B2: | 17,5 |
| Oberfläche Grundkörper: | nitrocarburiert und oxidiert |
| Ausführung 1: | Standard |
| Material Komponente: | Polyamid |
| RoHS: | konform |
| L1: | 53 |
| Ausführung 2: | Fuß senkrecht |
| B3: | 12,5 |
| Farbe Komponente: | ultramarinblau RAL 5002 |
| B: | 10,2 |
| B6: | 43,5 |
| H: | 169 |
| C2: | 5,5 |
| C: | 37,6 |
| Grifftyp Schnellspanner: | vertikal |
| Haltekraft F1 N: | 1350 |
| Haltekraft F2 N: | 1650 |
| Lochbild: | 3 |
| M=Andruckspindel: | M6x35 |
| Öffnungswinkel Griff Position 1: | 46° |
| Öffnungswinkel Griff Position 2: | 56° |
| Öffnungswinkel Haltearm ohne Anschlag: | 141° |
| Öffnungswinkel Haltearm Position 1: | 56° |
| Öffnungswinkel Haltearm Position 2: | 83° |
| Spannkraft F3 N: | 920 |
| Spannkraft F4 N: | 1050 |
| Handkraft FH N: | 160 |
