Schnellspanner vertikal Edelstahl, mit Sicherheitsverriegelung, Komp: blau, M=M06x35 - K0663.106101
Schnellspanner vertikal Edelstahl, mit Sicherheitsverriegelung, Komp: blau, M=M06x35 - K0663.106101
Produktnummer:
6718004
Schnellspanner vertikal Edelstahl, mit Sicherheitsverriegelung, Komp: blau, M=M06x35 - K0663.106101
EAN-Nr.:
4059245199860
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
80,50 €*
82,15 €*
(2.01% gespart)
|
| Bis 24 |
75,90 €*
82,15 €*
(7.61% gespart)
|
| Bis 49 |
73,60 €*
82,15 €*
(10.41% gespart)
|
| Bis 99 |
71,88 €*
82,15 €*
(12.5% gespart)
|
| Ab 100 |
69,00 €*
82,15 €*
(16.01% gespart)
|
Produktinformationen "Schnellspanner vertikal Edelstahl, mit Sicherheitsverriegelung, Komp: blau, M=M06x35 - K0663.106101"
Werkstoff: Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung: blank.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör: K0106
K0384
K0390
K0392
K0667
~H: 175,7
~L: 86,5
~L1: 53
~C: 37,6
Öffnungswinkel Haltearm ~ Position 1: 56°
Öffnungswinkel Haltearm ~ Position 2: 83°
Öffnungswinkel Haltearm ~ ohne Anschlag: 141°
Öffnungswinkel Griff ~ Position 1: 46°
Öffnungswinkel Griff ~ Position 2: 56°
Spannkraft F3 N: 920
Haltekraft F2 N: 1.650
Haltekraft F1 N: 1.350
Handkraft N: 160
Spannkraft F4 N: 1.050
Öffnungswinkel Griff Position 2: 56°
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung: blank.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör: K0106
K0384
K0390
K0392
K0667
~H: 175,7
~L: 86,5
~L1: 53
~C: 37,6
Öffnungswinkel Haltearm ~ Position 1: 56°
Öffnungswinkel Haltearm ~ Position 2: 83°
Öffnungswinkel Haltearm ~ ohne Anschlag: 141°
Öffnungswinkel Griff ~ Position 1: 46°
Öffnungswinkel Griff ~ Position 2: 56°
Spannkraft F3 N: 920
Haltekraft F2 N: 1.650
Haltekraft F1 N: 1.350
Handkraft N: 160
Spannkraft F4 N: 1.050
Öffnungswinkel Griff Position 2: 56°
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

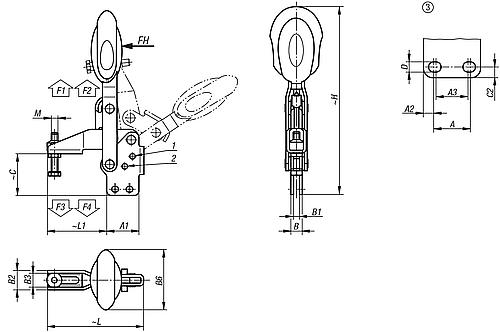

Eigenschaften
| A: | 14 |
|---|---|
| B1: | 5,2 |
| D: | 5,5 |
| A1: | 29 |
| A3: | 12 |
| L: | 86,5 |
| A2: | 7 |
| Ausführung 1: | mit Sicherheitsverriegelung |
| B2: | 17,5 |
| Oberfläche Grundkörper: | blank |
| Ausführung 2: | Fuß senkrecht |
| Material Komponente: | Polyamid |
| B: | 10,2 |
| B3: | 12,5 |
| Farbe Komponente: | ultramarinblau RAL 5002 |
| B6: | 53,4 |
| H: | 175,7 |
| C2: | 5,5 |
| L1: | 53 |
| C: | 37,6 |
| Grifftyp Schnellspanner: | vertikal |
| Haltekraft F1 N: | 1350 |
| Haltekraft F2 N: | 1650 |
| Material Grundkörper: | Edelstahl |
| Lochbild: | 3 |
| M=Andruckspindel: | M6x35 |
| Öffnungswinkel Griff Position 1: | 46° |
| Öffnungswinkel Griff Position 2: | 56° |
| Öffnungswinkel Haltearm ohne Anschlag: | 141° |
| Öffnungswinkel Haltearm Position 1: | 56° |
| Öffnungswinkel Haltearm Position 2: | 83° |
| RoHS: | konform |
| Spannkraft F3 N: | 920 |
| Spannkraft F4 N: | 1050 |
| Handkraft FH N: | 160 |
