Rohrverbinder gerade, für Rundrohre, A=30,1, L=184, mit Doppelkugelgelenk, Aluminium Gleitgeschliffen, Komp:Stahl - K0483.530302
Rohrverbinder gerade, für Rundrohre, A=30,1, L=184, mit Doppelkugelgelenk, Aluminium Gleitgeschliffen, Komp:Stahl - K0483.530302
Produktnummer:
7762059
Rohrverbinder gerade, für Rundrohre, A=30,1, L=184, mit Doppelkugelgelenk, Aluminium Gleitgeschliffen, Komp:Stahl - K0483.530302
EAN-Nr.:
4059245647279
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
141,39 €*
144,28 €*
(2% gespart)
|
| Bis 24 |
133,31 €*
144,28 €*
(7.6% gespart)
|
| Bis 49 |
129,27 €*
144,28 €*
(10.4% gespart)
|
| Bis 99 |
126,24 €*
144,28 €*
(12.5% gespart)
|
| Ab 100 |
121,19 €*
144,28 €*
(16% gespart)
|
Produktinformationen "Rohrverbinder gerade, für Rundrohre, A=30,1, L=184, mit Doppelkugelgelenk, Aluminium Gleitgeschliffen, Komp:Stahl - K0483.530302"
Rohrverbinder gerade dienen der achsverlaufenden Anbindung. Sie können an Maschinen oder Gestellen angeschraubt werden. Durch ein Doppelkugelgelenk, das 60° frei schwenkbar ist, werden zwei Rohrverbinder gerade verbunden.
Dies ermöglicht sehr flexibel einstellbare Rohrkonstruktionen und stellt eine Alternative zu herkömmlichen Schweißkonstruktionen dar.
Werkstoff:
Aluminiumguss.
Zylinderschraube ISO 4762 und Sechskantmutter DIN 985, Stahl.
Ausführung:
gleitgeschliffen.
Zylinderschraube und Sechskantmutter verzinkt.
Hinweis:
Kombinierbar mit anderen Rohrverbindern der Baugröße 30 mm.
Eine spezielle Oberflächenbeschichtung des Kugelgelenks sorgt für eine hochfeste Klemmung.
Max. Drehmoment zum Anziehen der Klemmschrauben:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.
Bei den Angaben der Kräfte und Momente handelt es sich um unverbindliche Richtwerte, die im Einzelfall bedingt durch unterschiedliche Anwendungsbedingungen, wie z.B. Temperatur oder Oberflächenbeschaffenheit der klemmbaren Profile, nicht erreicht werden können.
Die Angaben stellen weder eine Beschaffenheitsgarantie noch eine zugesicherte Eigenschaft der Produkte dar.
Zubehör:
- Rund- und Vierkantrohre K0493
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Dies ermöglicht sehr flexibel einstellbare Rohrkonstruktionen und stellt eine Alternative zu herkömmlichen Schweißkonstruktionen dar.
Werkstoff:
Aluminiumguss.
Zylinderschraube ISO 4762 und Sechskantmutter DIN 985, Stahl.
Ausführung:
gleitgeschliffen.
Zylinderschraube und Sechskantmutter verzinkt.
Hinweis:
Kombinierbar mit anderen Rohrverbindern der Baugröße 30 mm.
Eine spezielle Oberflächenbeschichtung des Kugelgelenks sorgt für eine hochfeste Klemmung.
Max. Drehmoment zum Anziehen der Klemmschrauben:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.
Bei den Angaben der Kräfte und Momente handelt es sich um unverbindliche Richtwerte, die im Einzelfall bedingt durch unterschiedliche Anwendungsbedingungen, wie z.B. Temperatur oder Oberflächenbeschaffenheit der klemmbaren Profile, nicht erreicht werden können.
Die Angaben stellen weder eine Beschaffenheitsgarantie noch eine zugesicherte Eigenschaft der Produkte dar.
Zubehör:
- Rund- und Vierkantrohre K0493
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

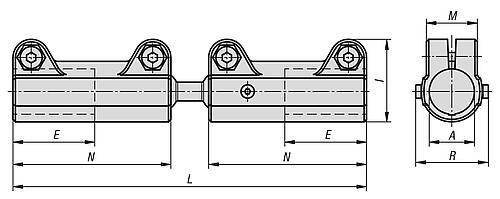

Eigenschaften
| Material Grundkörper: | Aluminium |
|---|---|
| Material Komponente: | Stahl |
| A=Innendurchmesser: | 30,1 |
| M: | 33 |
| Ausführung 1: | gerade |
| Ausführung 2: | für Rundrohre |
| Oberfläche Grundkörper: | gleitgeschliffen |
| I: | 53 |
| Oberfläche Komponente: | verzinkt |
| E: | 40 |
| N: | 80 |
| R: | 47 |
| L=Länge: | 184 |
| Mb (Nm): | 40 |
| PL Edelstahl: | false |
| RoHS: | konform |
| Form-Typ: | mit Doppelkugelgelenk |
