Rohrverbinder Gelenk, für Rundrohre, mit Kugelgelenk, Thermoplast, Komp:Stahl, A=18,1 - K0489.181
Rohrverbinder Gelenk, für Rundrohre, mit Kugelgelenk, Thermoplast, Komp:Stahl, A=18,1 - K0489.181
Produktnummer:
7762060
Rohrverbinder Gelenk, für Rundrohre, mit Kugelgelenk, Thermoplast, Komp:Stahl, A=18,1 - K0489.181
EAN-Nr.:
4059245647323
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
37,68 €*
38,45 €*
(2% gespart)
|
| Bis 24 |
35,53 €*
38,45 €*
(7.59% gespart)
|
| Bis 49 |
34,45 €*
38,45 €*
(10.4% gespart)
|
| Bis 99 |
33,64 €*
38,45 €*
(12.51% gespart)
|
| Ab 100 |
32,30 €*
38,45 €*
(15.99% gespart)
|
Produktinformationen "Rohrverbinder Gelenk, für Rundrohre, mit Kugelgelenk, Thermoplast, Komp:Stahl, A=18,1 - K0489.181"
Rohrverbinder Gelenk sind mit einer Verzahnung ausgeführt und somit in 15°-Schritten um 180° schwenkbar.
Die Rohrverbinder besitzen eine um 360° drehbare Anschlussplatte am Kugelgelenk und bieten somit noch mehr Freiheitsgrade bei der Einstellung.
An diesen können Bauteile wie Sensoren, Reflektoren und andere Elemente befestigt und individuell eingestellt werden. Geeignet für Bauteile, die präzise ausgerichtet und häufig nachjustiert werden müssen.
Der Schwenkbereich der Anschlussplatte beträgt 60°.
Werkstoff:
Thermoplast.
Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl.
Ausführung:
schwarz.
Zylinderschraube, Sechskantmutter verzinkt.
Hinweis:
Kombinierbar mit anderen Rohrverbindern der Baugröße 18 mm. Sollen kleinere Rohre geklemmt oder von Rund- auf Vierkantrohr umgestellt werden, kann durch Reduzierhülsen das Entsprechende angepasst werden.
Eine spezielle Oberflächenbeschichtung des Kugelgelenks sorgt für eine hochfeste Klemmung.
Max. Drehmoment zum Anziehen der Klemmschrauben:
M6: 8 Nm.
M8: 25 Nm.
Bei den Angaben der Kräfte und Momente handelt es sich um unverbindliche Richtwerte, die im Einzelfall bedingt durch unterschiedliche Anwendungsbedingungen, wie z.B. Temperatur oder Oberflächenbeschaffenheit der klemmbaren Profile, nicht erreicht werden können.
Die Angaben stellen weder eine Beschaffenheitsgarantie noch eine zugesicherte Eigenschaft der Produkte dar.
Zubehör:
- Reduzierhülsen K0492
- Rund- und Vierkantrohre K0493
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Die Rohrverbinder besitzen eine um 360° drehbare Anschlussplatte am Kugelgelenk und bieten somit noch mehr Freiheitsgrade bei der Einstellung.
An diesen können Bauteile wie Sensoren, Reflektoren und andere Elemente befestigt und individuell eingestellt werden. Geeignet für Bauteile, die präzise ausgerichtet und häufig nachjustiert werden müssen.
Der Schwenkbereich der Anschlussplatte beträgt 60°.
Werkstoff:
Thermoplast.
Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl.
Ausführung:
schwarz.
Zylinderschraube, Sechskantmutter verzinkt.
Hinweis:
Kombinierbar mit anderen Rohrverbindern der Baugröße 18 mm. Sollen kleinere Rohre geklemmt oder von Rund- auf Vierkantrohr umgestellt werden, kann durch Reduzierhülsen das Entsprechende angepasst werden.
Eine spezielle Oberflächenbeschichtung des Kugelgelenks sorgt für eine hochfeste Klemmung.
Max. Drehmoment zum Anziehen der Klemmschrauben:
M6: 8 Nm.
M8: 25 Nm.
Bei den Angaben der Kräfte und Momente handelt es sich um unverbindliche Richtwerte, die im Einzelfall bedingt durch unterschiedliche Anwendungsbedingungen, wie z.B. Temperatur oder Oberflächenbeschaffenheit der klemmbaren Profile, nicht erreicht werden können.
Die Angaben stellen weder eine Beschaffenheitsgarantie noch eine zugesicherte Eigenschaft der Produkte dar.
Zubehör:
- Reduzierhülsen K0492
- Rund- und Vierkantrohre K0493
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

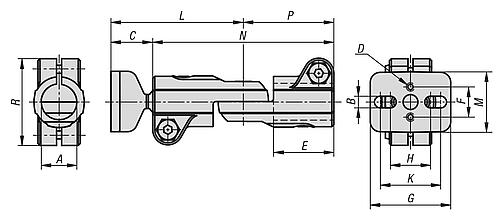

Eigenschaften
| Material Grundkörper: | Thermoplast |
|---|---|
| Material Komponente: | Stahl |
| A=Innendurchmesser: | 18,1 |
| M: | 30 |
| Ausführung 1: | Gelenk |
| Ausführung 2: | für Rundrohre |
| C: | 21 |
| D: | M5X10 |
| F: | 15 |
| L: | 66 |
| H: | 20 |
| Oberfläche Komponente: | verzinkt |
| E: | 30 |
| K: | 30 |
| B=Innendurchmesser: | 5,5 |
| N: | 90 |
| R: | 43 |
| P: | 45 |
| Mb (Nm): | 8 |
| PL Edelstahl: | false |
| G: | 40 |
| RoHS: | konform |
| Form-Typ: | mit Kugelgelenk |
