Präzisions-Proportionaldruckregler »SYNTRONIC«, BG1, G1/8, Display, 4…20 mA
Präzisions-Proportionaldruckregler »SYNTRONIC«, BG1, G1/8, Display, 4…20 mA
586,62 €*
Präzisions-Proportionaldruckregler »SYNTRONIC«, BG1, G1/8, Display, 4…20 mA
586,62 €*
Produktinformationen "Präzisions-Proportionaldruckregler »SYNTRONIC«, BG1, G1/8, Display, 4…20 mA"
Präzisions-Proportionaldruckregler der Baureihe »SYNTRONIC« dienen zur Regelung schwankender Drücke in Abhängigkeit von einem vorgegebenen Sollwert. Die Ansteuerung erfolgt über ein Kabel mit M12x1-Stecker als Spannungs- (Volt) oder Stromvorgabe (mA). Die Druckregelung wird von einem geschlossenen Regelkreis permanent überwacht und durch zwei Steuerventile im Oberteil proportional gesteuert. Vorteile: - Die Anschlussbuchsen können, wie aus der »SYNTESI« Serie bekannt, leicht getauscht werden. - Der Einsatz von Doppel-Rollmembranen im Regelteil ermöglichen eine vergleichsweise große Öffnung des Ventils, wodurch eine Verbesserung von Durchfluss und dynamischen Werten erreicht wird. - Das integrierte Rückschlagventil ermöglicht eine volle Entlüftung, wenn der Eingangsdruck auf null gesetzt wird. Somit ist die »SYNTRONIC« bestens für den Einsatz zwischen Zylinder und Ventil geeignet, da sich die Druckluft in beiden Richtungen durch das Gerät bewegen kann. - Die Version mit Display kann eine Vielzahl von Informationen und Diagnosedaten darstellen. Die Benutzerschnittstelle mit Display und LED-Anzeige sitzt einheitlich auf einer Seite des Geräts. ATEX-Ausführung auf Anfrage!
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
| BG: | 1 |
|---|---|
| Eingangsdruck max.: | 11 bar |
| Eingangsdruck min.: | zu regelnder Druck +1 bar |
| Leistungsaufnahme: | max. 220 mA bei 12 VDC |
| Temperaturbereich min.: | 0 °C |
| Temperaturbereich max.: | 50 °C |
| Gehäuse: | Technopolymer |
| Anschluss Eingang: | G 1/8 |
| Durchflusswertmessung 1: | bei P1 = 10 bar, P2 = 6,3 bar und Druc |
| Schutzart: | IP 65 |
| Anschluss Ausgang: | G 1/8 |
| Durchflusswertmessung 2: | bei P1 = 10 bar, P2 = 6,3 bar und Druc |
| Gewinde auf Vorder- und Rückseite: | G 1/8 |

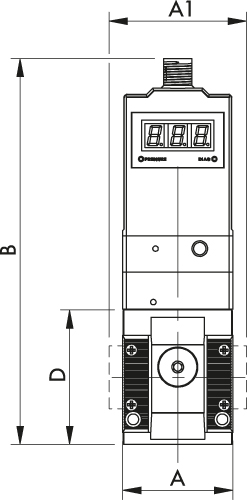

| A: | 42,0 mm |
| Membrane: | NBR 60 Shore (Härte) mit Polyester Gewebeeinlage |
| A1: | - mm |
| B: | 147,5 mm |
| D: | 51,5 mm |
| Serie: | Syntesi |
| Durchfluss 1: | 1100 Nl/min |
| Medium: | gefilterte, ungeölte Druckluft, max. Partikelgröße 10μm, fre |
| Regelbereich min.: | 0,2 bar |
| Durchfluss 2: | 1500 Nl/min |
| Regelbereich max.: | 10 bar |
| Dichtmaterial: | NBR |
| Eingangssignal: | 4 … 20 mA |
| Analoger Ausgang: | 4 … 20 mA |
| Betriebsspannung min.: | 10,8 V DC |
| Betriebsspannung max.: | 31,2 V DC |
| Hysterese: | < ±0,4 % (vom Endwert) |
| Wiederholgenauigkeit: | < ±0,2 % (vom Endwert) |
| Empfindlichkeit/Totband: | 0,1 bar |
| Display - Genauigkeit: | < ±0,1 % (vom Endwert) |
| Display - Maßeinheit: | bar |
| Display - Auflösung, minimal: | 0,01 bar |
| Auflösung des analogen Ausgangs: | < ±0,1 % (vom Endwert) |
| Temperaturabhängigkeit: | max. 2 mbar/°C |
