Befüllventil (Anfahrventil) »FUTURA«, BG 4, G 1

Produktinformationen "Befüllventil (Anfahrventil) »FUTURA«, BG 4, G 1"
Befüllventil (Anfahrventil) »FUTURA«, BG 4, G 1, Eingangsdruck 2,5 - 16 bar, Temperaturbereich -10 °C bis 50 °C
Durch Sekundärdruck betätigtes Sitzventil zur kontrollierten Belüftung von Druckluftanlagen
Durch dieses Ventil wird ein schlagartiger Druckaufbau verhindert und gefährliche,
ruckartige Zylinderbewegungen vermieden
Bei Erreichen von 50% des Eingangsdrucks wird der volle Querschnitt des Reglers geöffnet
Füllzeit durch Verstellen der Regulierschraube einstellbar.

Typen-Nr. FU 936
Anschlussgewinde: Werkstoff Zink-Druckguss
Baugröße: 4
Durchfluss: 8750 l/min
Durchflusswertmessung: bei P2 = 6 bar und Druckabfall Δp = 1 bar
Eingangsdruck max.: 16 bar
Eingangsdruck min.: 2.5 bar
Gehäuse: Werkstoff Grivory® (PA 66)
Gewinde: G 1
Medium: Druckluft
Temperaturbereich max.: 50 °C
Temperaturbereich min.: -10 °C

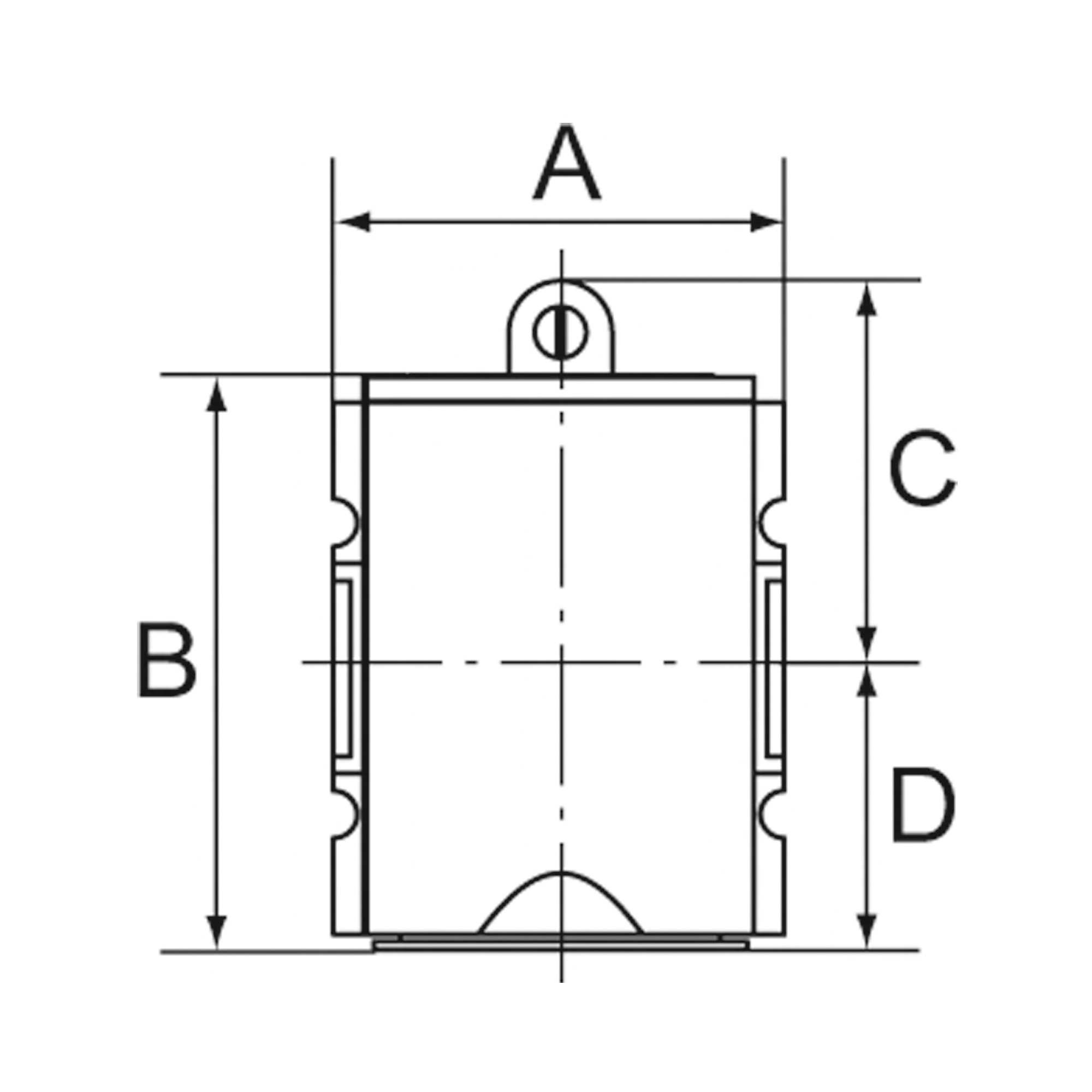

A: 85 mm
B: 112 mm
C: 58 mm
D: 54 mm
Eigenschaften
Anschlussart: Gewinde G 1
Baugröße: 4
Abmessungen: 85.0 x 112.0 mm
Durchflussmenge: 10000 l/min
min. Betriebsdruck (bar): 2.5 bar
max. Betriebsdruck (bar): 16 bar
Werkstoff Dichtung: NBR
max. Temperatureinsatzbereich (°C): 50 °C
Werkstoff Gehäuse: Werkstoff Grivory® (PA 66)
min. Temperatureinsatzbereich (°C): -10 °C
