Aufnahmebuchse für Zustandssensor, M12, D=5, Form:A Gewinde durchgehend, Edelstahl 1.4305 blank - K1842.1105120
Aufnahmebuchse für Zustandssensor, M12, D=5, Form:A Gewinde durchgehend, Edelstahl 1.4305 blank - K1842.1105120
Produktnummer:
7769256
Aufnahmebuchse für Zustandssensor, M12, D=5, Form:A Gewinde durchgehend, Edelstahl 1.4305 blank - K1842.1105120
EAN-Nr.:
4059245637782
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
23,39 €*
23,87 €*
(2.01% gespart)
|
| Bis 24 |
22,06 €*
23,87 €*
(7.58% gespart)
|
| Bis 49 |
21,39 €*
23,87 €*
(10.39% gespart)
|
| Bis 99 |
20,89 €*
23,87 €*
(12.48% gespart)
|
| Ab 100 |
20,05 €*
23,87 €*
(16% gespart)
|
Produktinformationen "Aufnahmebuchse für Zustandssensor, M12, D=5, Form:A Gewinde durchgehend, Edelstahl 1.4305 blank - K1842.1105120"
Aufnahmebuchsen bilden einen Aufnahmepunkt für Kugelsperrbolzen oder Steckbolzen, in welchen diese sicher und genau verrasten können.
Bei den Aufnahmebuchsen für Zustandssensor befindet sich eine Klemmmutter zur Befestigung eines Sensors Ø3 an der Buchse. Der Sensor ermöglicht es, elektronisch abzufragen, ob sich ein Bolzen in der Aufnahmebuchse befindet oder nicht.
Beim Einsatz mehrerer Buchsen lässt sich feststellen, in welcher davon sich der Kugelsperrbolzen oder Steckbolzen befindet.
Werkstoff:
Aufnahmebuchse Edelstahl 1.4305.
Klemmmutter Messing.
Ausführung:
Aufnahmebuchse blank.
Klemmmutter vernickelt.
Hinweis:
Die Klemmmutter wird unmontiert geliefert.
Maximales Anzugsmoment der Klemmmutter: 1,2 Nm.
Anwendung:
Aufnahmebuchsen in Verbindung mit einem Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, das sich ein Kugelsperrbolzen oder Steckbolzen am gewünschten Ort befindet.
Montage:
Der Sensor wird mit der Klemmmutter an der Buchse befestigt und axial eingestellt. Durch Anziehen der Klemmmutter wird der Sensor schließlich fixiert.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Bei den Aufnahmebuchsen für Zustandssensor befindet sich eine Klemmmutter zur Befestigung eines Sensors Ø3 an der Buchse. Der Sensor ermöglicht es, elektronisch abzufragen, ob sich ein Bolzen in der Aufnahmebuchse befindet oder nicht.
Beim Einsatz mehrerer Buchsen lässt sich feststellen, in welcher davon sich der Kugelsperrbolzen oder Steckbolzen befindet.
Werkstoff:
Aufnahmebuchse Edelstahl 1.4305.
Klemmmutter Messing.
Ausführung:
Aufnahmebuchse blank.
Klemmmutter vernickelt.
Hinweis:
Die Klemmmutter wird unmontiert geliefert.
Maximales Anzugsmoment der Klemmmutter: 1,2 Nm.
Anwendung:
Aufnahmebuchsen in Verbindung mit einem Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, das sich ein Kugelsperrbolzen oder Steckbolzen am gewünschten Ort befindet.
Montage:
Der Sensor wird mit der Klemmmutter an der Buchse befestigt und axial eingestellt. Durch Anziehen der Klemmmutter wird der Sensor schließlich fixiert.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

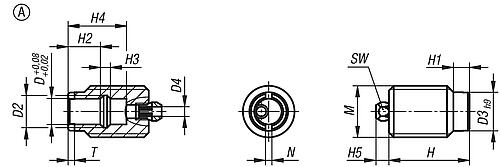

Eigenschaften
| Material Grundkörper: | Edelstahl |
|---|---|
| M: | M12 |
| SW: | 5 |
| Ausführung 1: | für Zustandssensor |
| Form: | A |
| Oberfläche Grundkörper: | blank |
| H: | 25 |
| H2: | 10 |
| D=Durchmesser: | 5 |
| H3: | 1,5 |
| H4: | 16,2 |
| H5: | 4 |
| N: | 1,5 |
| H1: | 4 |
| D2: | 6 |
| T: | 1,5 |
| D3: | 9 |
| D4: | 3 |
| Stahlschlüssel Grundkörper: | 1.4305 |
| RoHS: | konform |
| Form-Typ: | Gewinde durchgehend |
