Rohrverbinder gerade
5 Artikel gefunden
Produktanzeige:

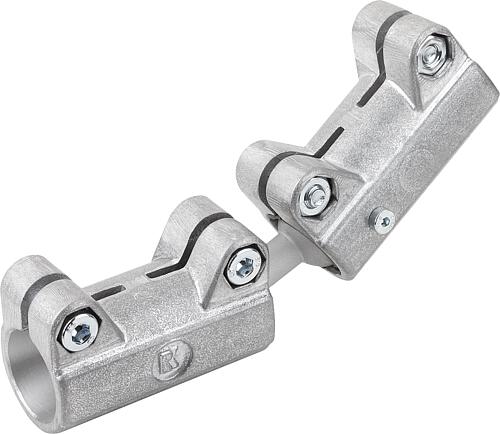

Rohrverbinder gerade, für Rundrohre, A=30,1, L=184, mit Doppelkugelgelenk, Aluminium Gleitgeschliffen, Komp:Stahl - K0483.530302
Ab
121,19 €*
Abonnement
Rohrverbinder gerade dienen der achsverlaufenden Anbindung. Sie können an Maschinen oder Gestellen angeschraubt werden. Durch ein Doppelkugelgelenk, das 60° frei schwenkbar ist, werden zwei Rohrverbinder gerade verbunden. Dies ermöglicht sehr flexibel einstellbare Rohrkonstruktionen und stellt eine Alternative zu herkömmlichen Schweißkonstruktionen dar. Werkstoff: Aluminiumguss. Zylinderschraube ISO 4762 und Sechskantmutter DIN 985, Stahl. Ausführung: gleitgeschliffen. Zylinderschraube und Sechskantmutter verzinkt. Hinweis: Kombinierbar mit anderen Rohrverbindern der Baugröße 30 mm. Eine spezielle Oberflächenbeschichtung des Kugelgelenks sorgt für eine hochfeste Klemmung. Max. Drehmoment zum Anziehen der Klemmschrauben: M6: 10 Nm. M8: 25 Nm. M10: 50 Nm. Bei den Angaben der Kräfte und Momente handelt es sich um unverbindliche Richtwerte, die im Einzelfall bedingt durch unterschiedliche Anwendungsbedingungen, wie z.B. Temperatur oder Oberflächenbeschaffenheit der klemmbaren Profile, nicht erreicht werden können. Die Angaben stellen weder eine Beschaffenheitsgarantie noch eine zugesicherte Eigenschaft der Produkte dar. Zubehör: - Rund- und Vierkantrohre K0493 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

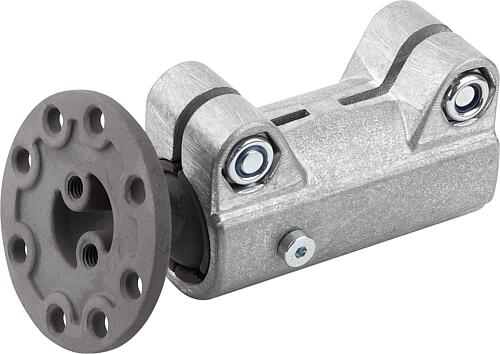

Rohrverbinder gerade, für Rundrohre, A=30,1, L=110, mit Kugelgelenk, Aluminium Gleitgeschliffen, Komp:Stahl - K0483.5301
Ab
72,74 €*
Abonnement
Rohrverbinder gerade dienen der achsverlaufenden Anbindung. Sie können an Maschinen oder Gestellen angeschraubt werden. Die Rohrverbinder besitzen eine um 360° drehbare Anschlussplatte am Kugelgelenk. An diesen können Bauteile wie Sensoren, Reflektoren und andere Elemente befestigt und individuell eingestellt werden. Geeignet für Bauteile, die präzise ausgerichtet und häufig nachjustiert werden müssen. Der Schwenkbereich der Anschlussplatte beträgt 60°. Werkstoff: Aluminiumguss. Zylinderschraube ISO 4762 und Sechskantmutter DIN 985, Stahl. Ausführung: gleitgeschliffen. Zylinderschraube und Sechskantmutter verzinkt. Hinweis: Kombinierbar mit anderen Rohrverbindern der Baugröße 30 mm. Eine spezielle Oberflächenbeschichtung des Kugelgelenks sorgt für eine hochfeste Klemmung. Max. Drehmoment zum Anziehen der Klemmschrauben: M6: 10 Nm. M8: 25 Nm. M10: 50 Nm. Bei den Angaben der Kräfte und Momente handelt es sich um unverbindliche Richtwerte, die im Einzelfall bedingt durch unterschiedliche Anwendungsbedingungen, wie z.B. Temperatur oder Oberflächenbeschaffenheit der klemmbaren Profile, nicht erreicht werden können. Die Angaben stellen weder eine Beschaffenheitsgarantie noch eine zugesicherte Eigenschaft der Produkte dar. Zubehör: - Rund- und Vierkantrohre K0493 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Rohrverbinder gerade Thermoplast, Komp:Stahl - K0481.30
Ab
6,67 €*
Abonnement
Werkstoff: Thermoplast. Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl. Ausführung: schwarz. Zylinderschraube, Sechskantmutter verzinkt. Hinweis: Mit dem Rohrverbinder gerade können Vierkantrohre 30 mm geklemmt werden. Sollen kleinere Rohre geklemmt oder von Vierkant- auf Rundrohr umgestellt werden, so kann durch Reduzierhülsen K0491 das Entsprechende angepasst werden. Auf Anfrage: Kunststoffklemmhebel zur Befestigung. Zubehör: - Reduzierhülsen K0491 - Rund- und Vierkantrohre K0493 Gewicht ca. kg : 0,090 A: 30 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Rohrverbinder gerade Thermoplast, Komp:Stahl - K0483
Ab
2,00 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Thermoplast. Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl. Ausführung: schwarz. Zylinderschraube, Sechskantmutter verzinkt. Hinweis: Die Basisgröße für Rundrohre beträgt Ø18 mm bzw. Ø30 mm. Sollen kleinere Rohre geklemmt oder von Rund- auf Vierkantrohr umgestellt werden, so kann durch Reduzierhülsen K0492 das Entsprechende angepasst werden. Auf Anfrage: Kunststoffklemmhebel zur Befestigung. Zubehör: - Reduzierhülsen K0492 - Rund- und Vierkantrohre K0493 Gewicht ca. kg : 0,028 S: M6x18 R: 14 Q: 50 P: 21 L: 65 D: 25 C: 34 A: 18 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

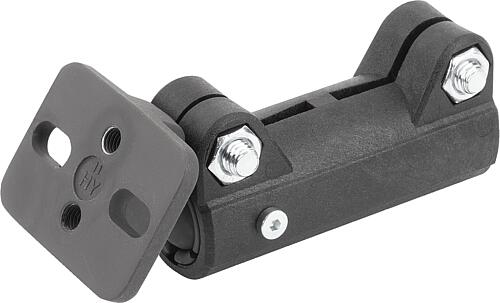

Rohrverbinder gerade, für Rundrohre, A=18,1, L=86, mit Kugelgelenk, Thermoplast, Komp:Stahl verzinkt - K0483.181
Ab
32,30 €*
Abonnement
Rohrverbinder gerade dienen der achsverlaufenden Anbindung. Sie können an Maschinen oder Gestellen angeschraubt werden. Die Rohrverbinder besitzen eine um 360° drehbare Anschlussplatte am Kugelgelenk. An diesen können Bauteile wie Sensoren, Reflektoren und andere Elemente befestigt und individuell eingestellt werden. Geeignet für Bauteile, die präzise ausgerichtet und häufig nachjustiert werden müssen. Der Schwenkbereich der Anschlussplatte beträgt 60°. Werkstoff: Thermoplast. Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl. Ausführung: schwarz. Zylinderschraube, Sechskantmutter verzinkt. Hinweis: Kombinierbar mit anderen Rohrverbindern der Baugröße 18 mm. Sollen kleinere Rohre geklemmt oder von Rund- auf Vierkantrohr umgestellt werden, kann durch Reduzierhülsen das Entsprechende angepasst werden. Eine spezielle Oberflächenbeschichtung des Kugelgelenks sorgt für eine hochfeste Klemmung. Max. Drehmoment zum Anziehen der Klemmschrauben: M6: 8 Nm. M8: 25 Nm. Bei den Angaben der Kräfte und Momente handelt es sich um unverbindliche Richtwerte, die im Einzelfall bedingt durch unterschiedliche Anwendungsbedingungen, wie z.B. Temperatur oder Oberflächenbeschaffenheit der klemmbaren Profile, nicht erreicht werden können. Die Angaben stellen weder eine Beschaffenheitsgarantie noch eine zugesicherte Eigenschaft der Produkte dar. Zubehör: - Reduzierhülsen K0492 - Rund- und Vierkantrohre K0493 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
