Rohrverbinder Gelenk
7 Artikel gefunden
Produktanzeige:
Rohrverbinder Gelenk Aluminium, ohne Verzahnung, Komp:Stahl - K0488
Ab
24,18 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Aluminiumguss. Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl. Ausführung: gleitgeschliffen. Zylinderschraube und Sechskantmutter verzinkt. Hinweis: Rohrverbinder Gelenke sind um 180° stufenlos verstellbar. Auf Anfrage: Klemmhebel zur Befestigung und weitere Durchmesser. Zubehör: - Rund- und Vierkantrohre K0493 M: 73 H: 43 G: 40 A: 30,1 Gewicht ca. kg : 0,300 S: M8x35 R: 51 P: 33 L: 146 K: 136 E: 40 D: 40 C: 45 B: 30,1 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Rohrverbinder Gelenk Aluminium, ohne Verzahnung, Komp:Stahl - K0489
Ab
24,18 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Aluminiumguss. Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl. Ausführung: gleitgeschliffen. Zylinderschraube und Sechskantmutter verzinkt. Hinweis: Rohrverbinder Gelenke sind um 180° stufenlos verstellbar. Auf Anfrage: Klemmhebel zur Befestigung und weitere Durchmesser. Zubehör: - Rund- und Vierkantrohre K0493 M: 73 H: 73 Gewicht ca. kg : 0,374 S: M8x35 R: 51 P: 33 L: 146 E: 40 D: 40 C: 45 B: 25,1 A: 25,1 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

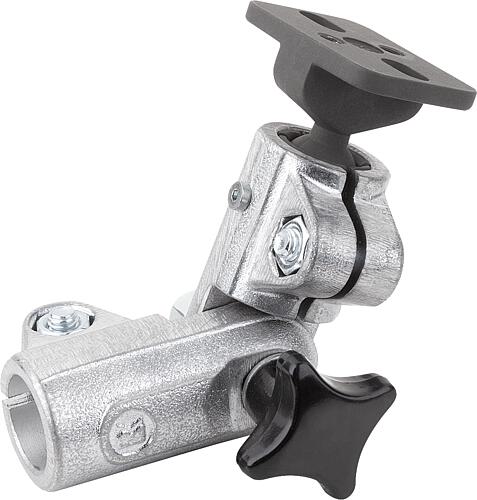

Rohrverbinder Gelenk, für Rundrohre, Form:A, mit Kugelgelenk, Aluminium, Komp:Stahl, A=18,1 - K0489.5181
Ab
65,50 €*
Abonnement
Rohrverbinder Gelenk sind mit einer Verzahnung ausgeführt und somit in 15°-Schritten um 180° schwenkbar. Die Rohrverbinder besitzen eine um 360° drehbare Anschlussplatte am Kugelgelenk und bieten somit noch mehr Freiheitsgrade bei der Einstellung. An diesen können Bauteile wie Sensoren, Reflektoren und andere Elemente befestigt und individuell eingestellt werden. Geeignet für Bauteile, die präzise ausgerichtet und häufig nachjustiert werden müssen. Der Schwenkbereich der Anschlussplatte beträgt 60°. Werkstoff: Aluminiumguss. Zylinderschraube ISO 4762 und Sechskantmutter DIN 985, Stahl. Ausführung: gleitgeschliffen. Zylinderschraube und Sechskantmutter verzinkt. Hinweis: Kombinierbar mit anderen Rohrverbindern der Baugröße 18 mm und 30 mm. Eine spezielle Oberflächenbeschichtung des Kugelgelenks sorgt für eine hochfeste Klemmung. Max. Drehmoment zum Anziehen der Klemmschrauben: M6: 10 Nm. M8: 25 Nm. M10: 50 Nm. Bei den Angaben der Kräfte und Momente handelt es sich um unverbindliche Richtwerte, die im Einzelfall bedingt durch unterschiedliche Anwendungsbedingungen, wie z.B. Temperatur oder Oberflächenbeschaffenheit der klemmbaren Profile, nicht erreicht werden können. Die Angaben stellen weder eine Beschaffenheitsgarantie noch eine zugesicherte Eigenschaft der Produkte dar. Zubehör: - Rund- und Vierkantrohre K0493 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

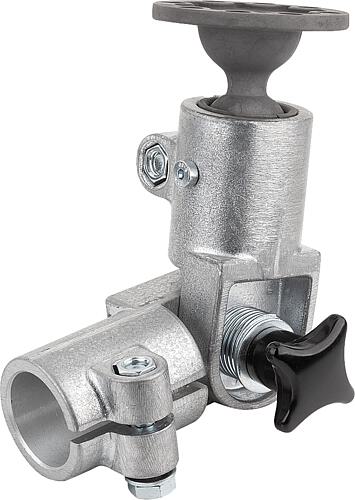

Rohrverbinder Gelenk, für Rundrohre, Form:B, mit Kugelgelenk, Aluminium, Komp:Stahl, A=30,1 - K0489.5301
Ab
96,89 €*
Abonnement
Rohrverbinder Gelenk sind mit einer Verzahnung ausgeführt und somit in 15°-Schritten um 180° schwenkbar. Die Rohrverbinder besitzen eine um 360° drehbare Anschlussplatte am Kugelgelenk und bieten somit noch mehr Freiheitsgrade bei der Einstellung. An diesen können Bauteile wie Sensoren, Reflektoren und andere Elemente befestigt und individuell eingestellt werden. Geeignet für Bauteile, die präzise ausgerichtet und häufig nachjustiert werden müssen. Der Schwenkbereich der Anschlussplatte beträgt 60°. Werkstoff: Aluminiumguss. Zylinderschraube ISO 4762 und Sechskantmutter DIN 985, Stahl. Ausführung: gleitgeschliffen. Zylinderschraube und Sechskantmutter verzinkt. Hinweis: Kombinierbar mit anderen Rohrverbindern der Baugröße 18 mm und 30 mm. Eine spezielle Oberflächenbeschichtung des Kugelgelenks sorgt für eine hochfeste Klemmung. Max. Drehmoment zum Anziehen der Klemmschrauben: M6: 10 Nm. M8: 25 Nm. M10: 50 Nm. Bei den Angaben der Kräfte und Momente handelt es sich um unverbindliche Richtwerte, die im Einzelfall bedingt durch unterschiedliche Anwendungsbedingungen, wie z.B. Temperatur oder Oberflächenbeschaffenheit der klemmbaren Profile, nicht erreicht werden können. Die Angaben stellen weder eine Beschaffenheitsgarantie noch eine zugesicherte Eigenschaft der Produkte dar. Zubehör: - Rund- und Vierkantrohre K0493 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

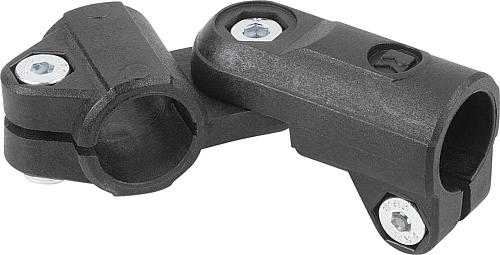

Rohrverbinder Gelenk Thermoplast, ohne Verzahnung, Komp:Stahl - K0488
Ab
2,82 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Thermoplast. Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl. Ausführung: schwarz. Zylinderschraube, Sechskantmutter verzinkt. Hinweis: Rohrverbinder Gelenke sind um 180° stufenlos verstellbar. Die Basisgröße für Rundrohre beträgt Ø18 mm bzw. Ø30 mm. Sollen kleinere Rohre geklemmt oder von Rund- auf Vierkantrohr umgestellt werden, so kann durch Reduzierhülsen K0492 das Entsprechende angepasst werden. Auf Anfrage: Kunststoffklemmhebel zur Befestigung. Zubehör: - Reduzierhülsen K0492 - Rund- und Vierkantrohre K0493 N: 34 M: 45 H: 27,5 G: 25 Gewicht ca. kg : 0,067 S: M6x18 P: 21 O: 14 L: 94 F: 30 E: 26,5 D: 25 C: 30 B: 18 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

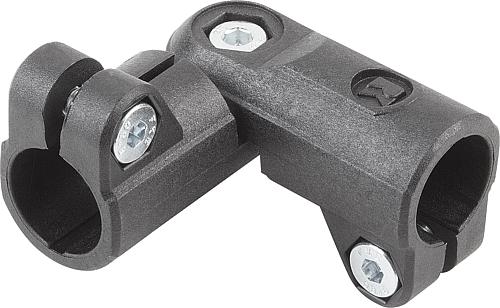

Rohrverbinder Gelenk Thermoplast, ohne Verzahnung, Komp:Stahl - K0489
Ab
2,82 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Thermoplast. Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl. Ausführung: schwarz. Zylinderschraube, Sechskantmutter verzinkt. Hinweis: Rohrverbinder Gelenke sind um 180° stufenlos verstellbar. Die Basisgröße für Rundrohre beträgt Ø18 mm bzw. Ø30 mm. Sollen kleinere Rohre geklemmt oder von Rund- auf Vierkantrohr umgestellt werden, so kann durch Reduzierhülsen K0492 das Entsprechende angepasst werden. Auf Anfrage: Kunststoffklemmhebel zur Befestigung. Zubehör: - Reduzierhülsen K0492 - Rund- und Vierkantrohre K0493 M: 45 H: 45 Gewicht ca. kg : 0,052 S: M6x18 R: 34 P: 21 L: 90 F: 25 E: 26,5 D: 25 C: 30 B: 18 A: 18 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

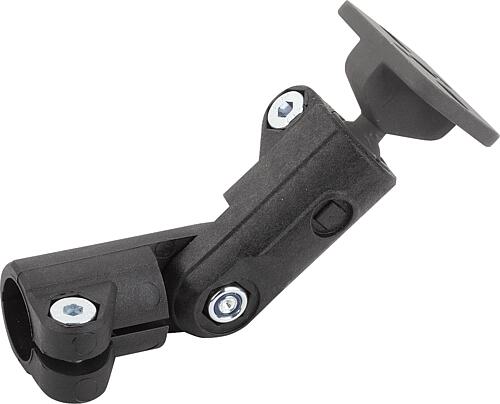

Rohrverbinder Gelenk, für Rundrohre, mit Kugelgelenk, Thermoplast, Komp:Stahl, A=18,1 - K0489.181
Ab
32,30 €*
Abonnement
Rohrverbinder Gelenk sind mit einer Verzahnung ausgeführt und somit in 15°-Schritten um 180° schwenkbar. Die Rohrverbinder besitzen eine um 360° drehbare Anschlussplatte am Kugelgelenk und bieten somit noch mehr Freiheitsgrade bei der Einstellung. An diesen können Bauteile wie Sensoren, Reflektoren und andere Elemente befestigt und individuell eingestellt werden. Geeignet für Bauteile, die präzise ausgerichtet und häufig nachjustiert werden müssen. Der Schwenkbereich der Anschlussplatte beträgt 60°. Werkstoff: Thermoplast. Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl. Ausführung: schwarz. Zylinderschraube, Sechskantmutter verzinkt. Hinweis: Kombinierbar mit anderen Rohrverbindern der Baugröße 18 mm. Sollen kleinere Rohre geklemmt oder von Rund- auf Vierkantrohr umgestellt werden, kann durch Reduzierhülsen das Entsprechende angepasst werden. Eine spezielle Oberflächenbeschichtung des Kugelgelenks sorgt für eine hochfeste Klemmung. Max. Drehmoment zum Anziehen der Klemmschrauben: M6: 8 Nm. M8: 25 Nm. Bei den Angaben der Kräfte und Momente handelt es sich um unverbindliche Richtwerte, die im Einzelfall bedingt durch unterschiedliche Anwendungsbedingungen, wie z.B. Temperatur oder Oberflächenbeschaffenheit der klemmbaren Profile, nicht erreicht werden können. Die Angaben stellen weder eine Beschaffenheitsgarantie noch eine zugesicherte Eigenschaft der Produkte dar. Zubehör: - Reduzierhülsen K0492 - Rund- und Vierkantrohre K0493 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
