Ölmessstäbe und Ölstandsanzeiger
9 Artikel gefunden
Produktanzeige:
Ölstandsanzeiger ohne Thermometer
Ab
10,79 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Gehäuse Thermoplast Polyamid. O-Ring und Flachdichtung Gummi (NBR). Reflektor Aluminium. Schraube und Sechskantmutter Stahl. Ausführung: Gehäuse glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C. Reflektor weiß lackiert, Markierungsstriche bzw. Skala schwarz. Schraube und Sechskantmutter verzinkt. Hinweis: Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5. Ausführung : ohne Thermometer L2: 95 H1: 18 H: 19 D1: M12 B: 27 Gewicht ca. kg : 0,186 Anzahl Befestigungsschrauben: 2 L3: 80 L1: 127 L: 151
Ölstandsanzeiger ohne Thermometer
Ab
12,27 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Gehäuse Stahl. Schauglas Thermoplast Polyamid. O-Ring und Flachdichtung Gummi (NBR). Reflektor Aluminium. Schraube und Sechskantmutter Stahl. Ausführung: Gehäuse schwarz lackiert. Schauglas glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C. Reflektor weiß lackiert, Markierungsstriche bzw. Skala schwarz. Schraube und Sechskantmutter verzinkt. Hinweis: Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5. Die Ölstandsanzeiger sind für Tanks die ohne Druck arbeiten geeignet. Maximale Betriebstemperatur: 100 °C. L2: 39 H1: 20 H: 24,5 D1: M12 Ausführung : ohne Thermometer Gewicht ca. kg : 0,150 Anzahl Befestigungsschrauben: 2 L3: 37 L1: 76 L: 107 B: 31
Ölmessstäbe mit Entlüftungsbohrung
Ab
1,32 €*
Abonnement
9 Varianten verfügbar
Werkstoff: Griffteil Thermoplast Polyamid. Ölmessstab Zink. O-Ring Gummi (NBR). Ausführung: Griffteil schwarz. Ölmessstab phosphatiert. D4 Ø: 5 Gewicht ca. kg : 0,048 D: 35 Bohrungs-Ø ToleranzD1: +0,1 Bohrungs-Ø D1 : 20 S min.: 17,5 L1: 21 L: 46 D3: 16 D2: 24
Ölstandsanzeiger lange Ausführung
Ab
36,19 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Gehäuse Aluminium. Röhre Polycarbonat. Kappen Polyamid. O-Ring und Flachdichtung Gummi (NBR), 70 Shore. Schrauben und Sechskantmuttern Stahl. Ausführung: Schauglas glasklar. Schrauben und Sechskantmuttern verzinkt. Hinweis: Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für Befestigungsbohrungen =L1±0,3. Die maximale Betriebstemperatur beträgt 90 °C. Der maximale Druck beträgt 1 bar. Das maximale Anzugsdrehmoment der Befestigungsschrauben beträgt 5 Nm. Zeichnungshinweis: 1) Flachdichtung 2) O-Ring B: 30 D1: M12 H: 30 H1: 16,5 L: 525 L1: 500 RoHS: ja Ausführung: ohne Thermometer Ausprägung: lange Ausführung K1100.1500
Ölstandsanzeiger mit elektr. Ölstandsüberwachung M12 164x42x21 Kunststoff, Normally Open, Komp: Stahl - K1425.12712
Ab
85,26 €*
Abonnement
Werkstoff: Gehäuse Thermoplast Polyamid glasfaserverstärkt. Schauglas Thermoplast Polyamid. O-Ring und Flachdichtung Gummi (NBR). Reflektor Kunststoff PVC. Schwimmer Kunststoff. Schraube und Sechskantmutter Stahl. Ausführung: Gehäuse schwarz. Schauglas glasklar, hohe mechanische Festigkeit, alterungsbeständig. Reflektor weiß. Schwimmer rot, mit Magnetelement. Schraube und Sechskantmutter verzinkt. Bestellbeispiel: K1425.12712 Hinweis: Mit dem Ölstandsanzeiger kann der Füllstand nicht nur optisch angezeigt werden, sondern auch über einen REED-Schalter erfasst werden. Erreicht das Schwimmerelement nach dem Schließen des Stromkreises den eingestellten Mindestwert wird ein elektrisches Signal ausgegeben. Der Sensor befindet sich am Gehäuse und ist in der Höhe entsprechend den Kontrollanforderungen des Niveaus verstellbar. Die Mindestangabe liegt etwa 35 mm von der Mitte der unteren Befestigungsschraube. Standardmäßig ist der Reed-Schalter mit einem Schließerkontakt (NO) ausgestattet. Das Schauglas besteht aus zwei transparenten Bauteilen, die nach dem Zusammenbau durch Ultraschall miteinander verschweißt werden. Dadurch ist eine Abdichtung um den ganzen Körper gewährleistet. Der maximale Druck beträgt 1 bar. Das maximale Anzugsdrehmoment der Befestigungsschrauben beträgt 5 Nm. Das Schauglas weist eine gute mechanische Beständigkeit auf und ist verträglich gegen Mineralöl, Benzin, Schmiermittel, Petroleum, Lösungsmitteln und den meisten chemischen Mitteln. Der Kontakt mit alkoholischen Lösungen und mit heißem Wasser ist zu vermeiden. Temperaturbereich: Maximale Betriebstemperatur: 75 °C. Montage: Die Befestigung des Ölstandsanzeigers erfolgt durch zwei Gewindebohrungen M12 oder alternativ über zwei Bohrungen Ø 12,2 mm (± 0,2 mm) mit Flanschmuttern. Achsabstand für die Befestigungsbohrungen = L1 ±0,3. Funktionen: Die Ölstandsmessung erfolgt über ein Schwimmerelement mit einem Magneten, das den elektrischen Kontakt beim Erreichen des Niveauschalters "REED" aktiviert. Fällt der Ölstand unter ein bestimmtes Niveau, kann dadurch ein elektrischer Impuls ausgegeben werden. Beachten: Starke Magnetfelder beeinträchtigen die Funktion. Zeichnungshinweis: 1) Schauglas 2) O-Ring 3) Flanschmutter M12 4) Gehäuse 5) Flachdichtung 6) Schwimmer mit Magnet 7) Hohlschraube M12 8) Reedschalter B: 42 D1: M12 H: 21 H1: 21 L: 164 L1: 127 L2: 91 L3: 75 SW: 19 RoHS: ja Ausprägung: NO Anzahl Befestigungsschrauben: 2 K1425.12712 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

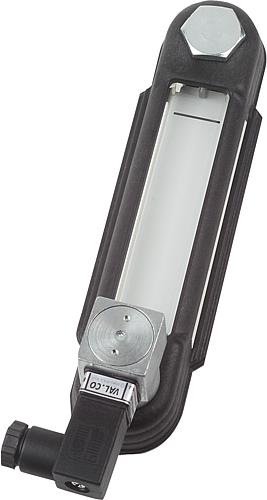

Ölstandsanzeiger mit elektrischer Temperaturüberwachung
Ab
111,38 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Gehäuse Thermoplast Polyamid glasfaserverstärkt. Schauglas Thermoplast Polyamid. O-Ring und Flachdichtung Gummi (NBR). Reflektor Kunststoff PVC. Schraube und Sechskantmutter Stahl. Ausführung: Gehäuse schwarz. Schauglas glasklar, hohe mechanische Festigkeit, alterungsbeständig. Reflektor weiß. Schraube und Sechskantmutter verzinkt. Bestellbeispiel: K1426.112712 Hinweis: Zusätzlich zur optischen Kontrolle, können die Ölstandsanzeiger ein elektrisches Signal ausgeben, wenn die Temperatur der Flüssigkeit im Inneren des Behälters die Schwelle von 70 °C erreicht. Die Temperaturüberwachung erfolgt über einen Temperaturschalter (Bimetall). Beim Erreichen der vorgegebenen Temperatur wird je nach Modell der Stromkreis durch den Sensor geschlossen (NO) oder geöffnet (NC). Das Schauglas besteht aus zwei transparenten Bauteilen, die nach dem Zusammenbau durch Ultraschall miteinander verschweißt werden. Dadurch ist eine Abdichtung um den ganzen Körper gewährleistet. Der maximale Druck beträgt 1 bar. Das maximale Anzugsdrehmoment der Befestigungsschrauben beträgt 5 Nm. Das Schauglas weist eine gute mechanische Beständigkeit auf und ist verträglich gegen Mineralöl, Benzin, Schmiermittel, Petroleum, Lösungsmitteln und den meisten chemischen Mitteln. Der Kontakt mit alkoholischen Lösungen und mit heißem Wasser ist zu vermeiden. Temperaturbereich: Maximale Betriebstemperatur: 75 °C. Montage: Die Befestigung des Ölstandsanzeigers erfolgt durch zwei Gewindebohrungen M12 oder alternativ über zwei Bohrungen Ø 12,2 mm (± 0,2 mm) mit Flanschmuttern. Achsabstand für die Befestigungsbohrungen = L1 ±0,3. Zeichnungshinweis: 1) Schauglas 2) O-Ring 3) Flanschmutter M12 4) Gehäuse 5) Flachdichtung 6) Temperatursensor 7) Hohlschraube M12 B: 42 B1: 45 D1: M12 H: 21 H1: 21 H2: 80 L: 164 L1: 127 L2: 91 L3: 75 L4: 191 SW: 19 RoHS: ja Ausprägung: NC Anzahl Befestigungsschrauben: 2 K1426.212712
Ölstandsanzeiger mit elektrischer Ölstands- und Temperaturüberwachung
Ab
181,93 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Gehäuse Thermoplast Polyamid glasfaserverstärkt. Schauglas Thermoplast Polyamid. O-Ring und Flachdichtung Gummi (NBR). Reflektor Kunststoff PVC. Schwimmer Kunststoff. Schraube und Sechskantmutter Stahl. Ausführung: Gehäuse schwarz. Schauglas glasklar, hohe mechanische Festigkeit, alterungsbeständig. Reflektor weiß. Schwimmer rot, mit Magnetelement. Schraube und Sechskantmutter verzinkt. Bestellbeispiel: K1427.112712 Hinweis: Mit den Ölstandsanzeigern kann der Füllstand nicht nur optisch angezeigt werden, sondern auch über einen REED-Schalter erfasst werden. Zusätzlich können die Ölstandsanzeiger ein elektrisches Signal ausgeben, wenn die Temperatur der Flüssigkeit im Inneren des Behälters die Schwelle von 70 °C erreicht. Sobald das Schwimmerelement nach dem Schließen des Stromkreises an den eingestellten Mindestwert kommt, wird ein elektrisches Signal ausgegeben. Der Sensor befindet sich am Gehäuse und ist in der Höhe entsprechend den Kontrollanforderungen des Niveaus verstellbar. Die Mindestangabe liegt etwa 35 mm von der Mitte der unteren Befestigungsschraube. Standardmäßig ist der Reed-Schalter mit einem Schließerkontakt (NO) ausgestattet. Die Temperaturüberwachung erfolgt über einen Temperaturschalter (Bimetall). Beim Erreichen der vorgegebenen Temperatur wird je nach Modell der Stromkreis durch den Sensor geschlossen (NO) oder geöffnet (NC). Das Schauglas besteht aus zwei transparenten Bauteilen, die nach dem Zusammenbau durch Ultraschall miteinander verschweißt werden. Dadurch ist eine Abdichtung um den ganzen Körper gewährleistet. Der maximale Druck beträgt 1 bar. Das maximale Anzugsdrehmoment der Befestigungsschrauben beträgt 5 Nm. Das Schauglas weist eine gute mechanische Beständigkeit auf und ist verträglich gegen Mineralöl, Benzin, Schmiermittel, Petroleum, Lösungsmitteln und den meisten chemischen Mitteln. Der Kontakt mit alkoholischen Lösungen und mit heißem Wasser ist zu vermeiden. Temperaturbereich: Maximale Betriebstemperatur: 75 °C. Montage: Die Befestigung des Ölstandsanzeigers erfolgt durch zwei Gewindebohrungen M12 oder alternativ über zwei Bohrungen Ø 12,2 mm (± 0,2 mm) mit Flanschmuttern. Achsabstand für die Befestigungsbohrungen = L1 ±0,3. Funktionen: Die Ölstandsmessung erfolgt über ein Schwimmerelement mit einem Magneten, das den elektrischen Kontakt beim Erreichen des Niveauschalters "REED" aktiviert. Fällt der Ölstand unter ein bestimmtes Niveau, kann dadurch ein elektrischer Impuls ausgegeben werden. Beachten: Starke Magnetfelder beeinträchtigen die Funktion. Zeichnungshinweis: 1) Schauglas 2) O-Ring 3) Flanschmutter M12 4) Gehäuse 5) Flachdichtung 6) Schwimmer mit Magnet 7) Hohlschraube M12 8) Reedschalter 9) Temperatursensor B: 42 B1: 45 D1: M12 H: 21 H1: 21 H2: 80 L: 164 L1: 127 L2: 91 L3: 75 L4: 191 SW: 19 RoHS: ja Ausprägung: NC Anzahl Befestigungsschrauben: 2 K1427.212712
Ölstandsanzeiger mit elektrischer Ölstandsüberwachung lange Ausführung
Ab
95,04 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Gehäuse Aluminium. Röhre Polycarbonat. Kappen Polyamid. O-Ring und Flachdichtung Gummi (NBR). Reflektor Kunststoff PVC. Schwimmer Kunststoff. Schrauben und Sechskantmuttern Stahl. Ausführung: Schauglas glasklar. Reflektor weiß. Schwimmer rot, mit Magnetelement. Schrauben und Sechskantmuttern verzinkt. Hinweis: Mit dem Ölstandsanzeiger kann der Füllstand nicht nur optisch angezeigt werden, sondern auch über einen REED-Schalter erfasst werden. Erreicht das Schwimmerelement nach dem Schließen des Stromkreises den eingestellten Mindestwert, wird eine elektrisches Signal ausgegeben. Der Sensor befindet sich am Schauglas und ist in der Höhe entsprechend den Kontrollanforderungen des Niveaus verstellbar. Die Mindestangabe liegt etwa 50 mm von der Mitte der unteren Befestigungsschraube. Standardmäßig ist der Reed-Schalter mit einem Schließerkontakt (NO) ausgestattet. Der maximale Druck beträgt 1 bar. Das maximale Anzugsdrehmoment der Befestigungsschrauben beträgt 5 Nm. Das Schauglas weist eine gute mechanische Beständigkeit auf und ist verträglich gegen Mineralöl, Benzin, Schmiermittel, Petroleum, Lösungsmitteln und den meisten chemischen Mitteln. Der Kontakt mit alkoholischen Lösungen und mit heißem Wasser ist zu vermeiden. Temperaturbereich: Maximale Betriebstemperatur: 75 °C. Montage: Die Befestigung des Ölstandsanzeigers erfolgt durch zwei Gewindebohrungen M12 oder alternativ über zwei Bohrungen Ø 12,2 mm (± 0,2 mm) mit Flanschmuttern. Achsabstand für die Befestigungsbohrungen = L1 ±0,5. Funktionen: Die Ölstandsmessung erfolgt über ein Schwimmerelement mit einem Magneten, das den elektrischen Kontakt beim Erreichen des Niveauschalters "REED" aktiviert. Fällt der Ölstand unter ein bestimmtes Niveau, kann dadurch ein elektrischer Impuls ausgegeben werden. Beachten: Starke Magnetfelder beeinträchtigen die Funktion. Zeichnungshinweis: 1) Schauglas 2) O-Ring 3) Flanschmutter M12 4) Kunststoff-Endkappe 5) Flachdichtung 6) Hohlschraube M12 7) Schwimmer mit Magnet 8) Reedschalter 9) Aluminiumgehäuse B: 30 D1: M12 H: 30 H1: 16,5 L: 326,6 L1: 300 SW: 17 RoHS: ja Form: hosszú Anzahl Befestigungsschrauben: 2 K1428.300
Ölstandsanzeiger mit elektrischer Ölstands- und Temperaturüberwachung lange Ausführung
Ab
187,13 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Gehäuse Aluminium. Röhre Polycarbonat. Kappen Polyamid. O-Ring und Flachdichtung Gummi (NBR). Reflektor Kunststoff PVC. Schwimmer Kunststoff. Schrauben und Sechskantmuttern Stahl. Ausführung: Schauglas glasklar. Reflektor weiß. Schwimmer rot, mit Magnetelement. Schrauben und Sechskantmuttern verzinkt. Hinweis: Mit den Ölstandsanzeigern kann der Füllstand nicht nur optisch angezeigt werden, sondern auch über einen REED-Schalter erfasst werden. Zusätzlich können die Ölstandsanzeiger ein elektrisches Signal ausgeben, wenn die Temperatur der Flüssigkeit im Inneren des Behälters die Schwelle von 70 °C erreicht. Sobald das Schwimmerelement nach dem Schließen des Stromkreises an den eingestellten Mindestwert kommt, wird eine elektrisches Signal ausgegeben. Der Sensor befindet sich am Gehäuse und ist in der Höhe entsprechend den Kontrollanforderungen des Niveaus verstellbar. Die Mindestangabe liegt etwa 35 mm von der Mitte der unteren Befestigungsschraube. Standardmäßig ist der Reed-Schalter mit einem Schließerkontakt (NO) ausgestattet. Die Temperaturüberwachung erfolgt über einen Temperaturschalter (Bimetall). Beim Erreichen der vorgegebenen Temperatur wird je nach Modell der Stromkreis durch den Sensor geschlossen (NO) oder geöffnet (NC). Der maximale Druck beträgt 1 bar. Das maximale Anzugsdrehmoment der Befestigungsschrauben beträgt 5 Nm. Das Schauglas weist eine gute mechanische Beständigkeit auf und ist verträglich gegen Mineralöl, Benzin, Schmiermittel, Petroleum, Lösungsmitteln und den meisten chemischen Mitteln. Der Kontakt mit alkoholischen Lösungen und mit heißem Wasser ist zu vermeiden. Montage: Die Befestigung des Ölstandsanzeigers erfolgt durch zwei Gewindebohrungen M12 oder alternativ über zwei Bohrungen Ø 12,2 mm (± 0,2 mm) mit Flanschmuttern. Achsabstand für die Befestigungsbohrungen = L1 ±0,5. Funktionen: Die Ölstandsmessung erfolgt über ein Schwimmerelement mit einem Magneten, das den elektrischen Kontakt beim Erreichen des Niveauschalters "REED" aktiviert. Fällt der Ölstand unter ein bestimmtes Niveau, kann dadurch ein elektrischer Impuls ausgegeben werden. Beachten: Starke Magnetfelder beeinträchtigen die Funktion. Zeichnungshinweis: 1) Schauglas 2) O-Ring 3) Flanschmutter M12 4) Kunststoff-Endkappe 5) Flachdichtung 6) Hohlschraube M12 7) Schwimmer mit Magnet 8) Reedschalter 9) Temperatursensor 10) Aluminiumgehäuse B: 30 B1: 39 D1: M12 H: 30 H1: 16,5 H2: 80 L: 526,6 L1: 500 L2: 558,3 SW: 17 RoHS: ja Form: hosszú Ausprägung: NO Anzahl Befestigungsschrauben: 2 K1430.1500
