3/2-Wegeventil Tieftemp., pneumatisch, bistabil, Anschluss G 1/8
3/2-Wegeventil Tieftemp., pneumatisch, bistabil, Anschluss G 1/8
69,87 €*
Produktnummer:
7814828
3/2-Wegeventil Tieftemp., pneumatisch, bistabil, Anschluss G 1/8
EAN-Nr.:
4047322807098
Zur Produktbeschreibung
69,87 €*
% 103,52 €* (32.51% gespart)Produktinformationen "3/2-Wegeventil Tieftemp., pneumatisch, bistabil, Anschluss G 1/8"
3/2-Wegeventil Tieftemperatur, pneumatisch, bistabil, G 1/8, pmax 10 bar, T = -40 … 60 °C, Alu.
Die Ventile der Reihe 70 Tieftemperatur in pneumatischer Ausführung ergänzen unser Sortiment der traditionellen Wegeventile der Reihe 70. Sie stellen eine Auswahl der am häufigsten verwendeten pneumatischen Wegeventile dar, die mit Komponenten für spezielle Tieftemperaturanwendungen hergestellt werden. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Die Ventile der Reihe 70 Tieftemperatur in pneumatischer Ausführung ergänzen unser Sortiment der traditionellen Wegeventile der Reihe 70. Sie stellen eine Auswahl der am häufigsten verwendeten pneumatischen Wegeventile dar, die mit Komponenten für spezielle Tieftemperaturanwendungen hergestellt werden. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Eigenschaften
| Betätigung: | bistabil |
|---|---|
| Betriebsdruck max.: | 10 bar |
| Betriebsdruck min. bei -40 bis -10 °C: | 5 bar |
| Betriebsdruck min. bei -10 bis 60 °C: | 3 bar |
| Temperaturbereich min.: | -40 °C |
| Temperaturbereich max.: | 60 °C |
| Steuerdruck min. bei -40 bis -10 °C: | 5 bar |
| Steuerdruck min. bei -10 bis 60 °C: | 3 bar |
| Ausführung: | pneumatisch |
| Durchflusswertmessung 1: | Durchfluss bei 6 bar und Δp 0,5 bar |
| Durchflusswertmessung 2: | Durchfluss bei 6 bar und Δp 1 bar |
| Steuerdruck max.: | 10 bar |
| Dichtmaterial: | NBR |
| Medium: | gefilterte, trockene und ungeölte Druckluft |
| Erforderliche Reinheitsklasse nach ISO 8573-1: | 4.2.3 |
| Feder: | Sonderstahl |
| Serie: | Reihe 70 Tieftemperatur |
| Ventilkörper: | Aluminium |
| Steuerluftanschluss: | G 1/8 IG |
| Anschluss: | G 1/8 IG |
| Funktion: | 3/2 |
| Kolben: | Aluminium vernickelt |
| Durchfluss 1: | 400 Nl/min |
| Durchfluss 2: | 550 Nl/min |
| DN: | 5 |

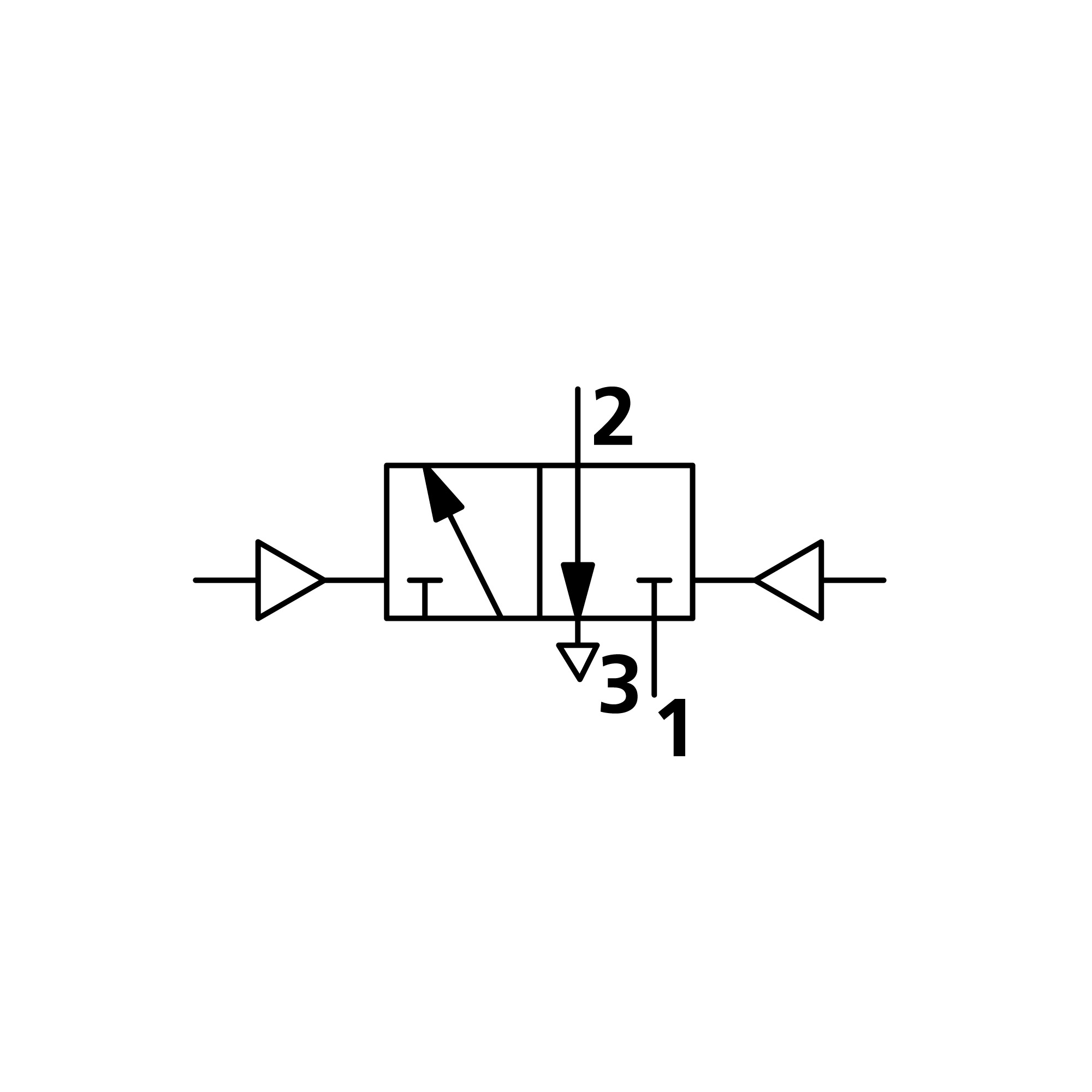

| Symbol: | 41 |
