Sperrriegel mit Anschlag, rechts, D=6, M16, Form:B m. Gewindehülse, m. Mutter, Edelstahl blank - K1675.21050616
Sperrriegel mit Anschlag, rechts, D=6, M16, Form:B m. Gewindehülse, m. Mutter, Edelstahl blank - K1675.21050616
Produktnummer:
7764884
Sperrriegel mit Anschlag, rechts, D=6, M16, Form:B m. Gewindehülse, m. Mutter, Edelstahl blank - K1675.21050616
EAN-Nr.:
4059245583348
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
23,54 €*
24,53 €*
(4.04% gespart)
|
| Bis 24 |
22,07 €*
24,53 €*
(10.03% gespart)
|
| Bis 49 |
21,34 €*
24,53 €*
(13% gespart)
|
| Bis 99 |
20,60 €*
24,53 €*
(16.02% gespart)
|
| Ab 100 |
19,13 €*
24,53 €*
(22.01% gespart)
|
Produktinformationen "Sperrriegel mit Anschlag, rechts, D=6, M16, Form:B m. Gewindehülse, m. Mutter, Edelstahl blank - K1675.21050616"
Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite (links, rechts) wird die Drehrichtung des Riegels definiert.
Werkstoff:
Riegel 1.4308.
Gewindehülse und Arretierstift 1.4305.
Druckfeder 1.4310.
Ausführung:
Gewindehülse und Riegel blank.
Arretierstift geschliffen und blank.
Druckfeder blank.
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
180°-Anschlag mit einseitiger Drehrichtung.
Auf Anfrage: Sonderausführungen.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite (links, rechts) wird die Drehrichtung des Riegels definiert.
Werkstoff:
Riegel 1.4308.
Gewindehülse und Arretierstift 1.4305.
Druckfeder 1.4310.
Ausführung:
Gewindehülse und Riegel blank.
Arretierstift geschliffen und blank.
Druckfeder blank.
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
180°-Anschlag mit einseitiger Drehrichtung.
Auf Anfrage: Sonderausführungen.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

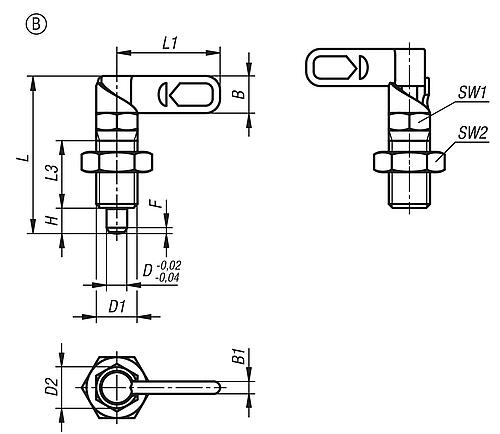

Eigenschaften
| Material Grundkörper: | Edelstahl |
|---|---|
| Ausführung 1: | mit Anschlag |
| Form: | B |
| L: | 61,2 |
| Ausführung 2: | rechts |
| H: | 10 |
| RoHS: | konform |
| L3: | 26 |
| B1: | 4,8 |
| B: | 14,4 |
| D=Arretierstiftdurchmesser: | 6 |
| D1=Gewinde: | M16 |
| Form-Typ: | mit Gewindehülse, mit Mutter |
| D2: | 16 |
| Oberfläche Grundkörper: | blank |
| L1=Grifflänge: | 40 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 35 |
| F x 30°: | 1,8 |
| Kontermutter: | mit Kontermutter |
| SW1: | 16 |
| SW2: | 24 |
