Sperrriegel, D=10, M20, Form:A mit Gewindehülse, Stahl brüniert - K1672.041020
Sperrriegel, D=10, M20, Form:A mit Gewindehülse, Stahl brüniert - K1672.041020
Produktnummer:
7763543
Sperrriegel, D=10, M20, Form:A mit Gewindehülse, Stahl brüniert - K1672.041020
EAN-Nr.:
4059245568000
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
16,79 €*
17,49 €*
(4% gespart)
|
| Bis 24 |
15,74 €*
17,49 €*
(10.01% gespart)
|
| Bis 49 |
15,22 €*
17,49 €*
(12.98% gespart)
|
| Bis 99 |
14,69 €*
17,49 €*
(16.01% gespart)
|
| Ab 100 |
13,64 €*
17,49 €*
(22.01% gespart)
|
Produktinformationen "Sperrriegel, D=10, M20, Form:A mit Gewindehülse, Stahl brüniert - K1672.041020"
Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.
Werkstoff:
Riegel 1.0503.
Gewindehülse und Arretierstift Automatenstahl.
Druckfeder 1.4310.
Ausführung:
Gewindehülse und Riegel brüniert.
Arretierstift gehärtet, geschliffen und brüniert.
Druckfeder blank.
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Montage über des Außengewinde.
Auf Anfrage: Sonderausführungen.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Werkstoff:
Riegel 1.0503.
Gewindehülse und Arretierstift Automatenstahl.
Druckfeder 1.4310.
Ausführung:
Gewindehülse und Riegel brüniert.
Arretierstift gehärtet, geschliffen und brüniert.
Druckfeder blank.
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Montage über des Außengewinde.
Auf Anfrage: Sonderausführungen.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

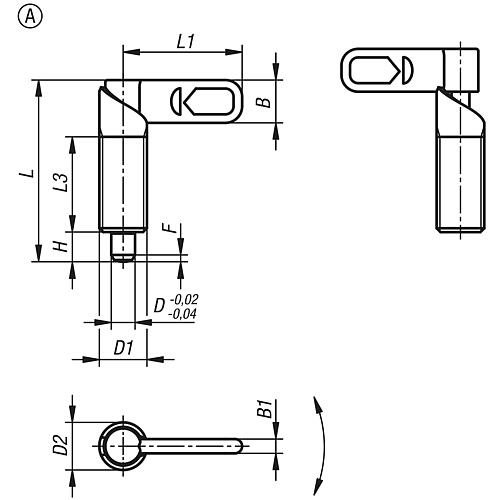

Eigenschaften
| Material Grundkörper: | Stahl |
|---|---|
| Form: | A |
| L: | 71 |
| H: | 12 |
| RoHS: | konform |
| L3: | 35 |
| B1: | 6 |
| B: | 18 |
| D=Arretierstiftdurchmesser: | 10 |
| D1=Gewinde: | M20 |
| Form-Typ: | mit Gewindehülse |
| D2: | 20 |
| Oberfläche Grundkörper: | brüniert |
| L1=Grifflänge: | 50 |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 60 |
| F x 30°: | 2,8 |
| Kontermutter: | ohne Kontermutter |
