Flanschlager-Gehäuseeinheiten G ..
Die G-Serie umfasst ovale Flanschlager mit dem Präfix G sowie ergänzende Herstellerbezeichnungen. Im Kern stehen die GLCTE-Baureihe von INA und NKE sowie die AELFL- und ASFB-Baureihen von NTN. Gemeinsam: ovaler Zweiloch-Flansch in Grauguss, Exzenterspannring und eine T-Dichtung als zuverlässiger Staubschutz.
Mehr anzeigen
Technische Infos
31 Artikel gefunden
Produktanzeige:

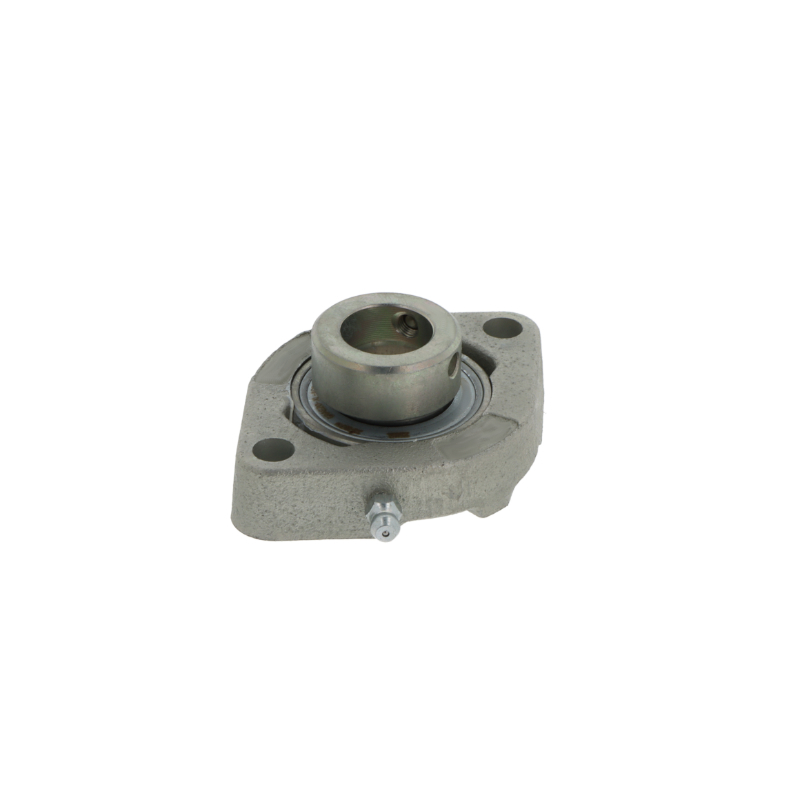

Flanschlager-Gehäuseeinheit GLCTE12 von INA 12 mm
Ab
29,14 €*
Abonnement
Daten: Innen (DI): 12 mm (Welle) Breite (B): 0 mm Art: Gehäuseeinheit Serie GLCTE12 ohne Nachsetzzeichen GLCTE = Flanschlager-Gehäuseeinheit, oval, Zweiloch, Grauguss, Exzenterspannring, P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE Bei der Flanschlager-Gehäuseeinheit wie der GLCTE12 von INA handelt es sich um eine ovale Flanschlager-Gehäuseeinheit in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zur Aufnahme des Lagers mit einem sphärischen Lageraußenring, womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Flanschlager-Gehäuseeinheit GLCTE15 von INA 15 mm
Ab
29,27 €*
Abonnement
Daten: Innen (DI): 15 mm (Welle) Breite (B): 0 mm Art: Gehäuseeinheit Serie GLCTE15 ohne Nachsetzzeichen GLCTE = Flanschlager-Gehäuseeinheit, oval, Zweiloch, Grauguss, Exzenterspannring, P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE Bei der Flanschlager-Gehäuseeinheit wie der GLCTE15 von INA handelt es sich um eine ovale Flanschlager-Gehäuseeinheit in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zur Aufnahme des Lagers mit einem sphärischen Lageraußenring, womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Flanschlager-Gehäuseeinheit GLCTE17 von INA 17 mm
Ab
29,35 €*
Abonnement
Daten: Innen (DI): 17 mm (Welle) Breite (B): 0 mm Art: Gehäuseeinheit Serie GLCTE17 ohne Nachsetzzeichen GLCTE = Flanschlager-Gehäuseeinheit, oval, Zweiloch, Grauguss, Exzenterspannring, P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE Bei der Flanschlager-Gehäuseeinheit wie der GLCTE17 von INA handelt es sich um eine ovale Flanschlager-Gehäuseeinheit in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zur Aufnahme des Lagers mit einem sphärischen Lageraußenring, womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Flanschlager-Gehäuseeinheit GLCTE20 von INA 20 mm
Ab
30,83 €*
Abonnement
Daten: Innen (DI): 20 mm (Welle) Breite (B): 0 mm Art: Gehäuseeinheit Serie GLCTE20 ohne Nachsetzzeichen GLCTE = Flanschlager-Gehäuseeinheit, oval, Zweiloch, Grauguss, Exzenterspannring, P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE Bei der Flanschlager-Gehäuseeinheit wie der GLCTE20 von INA handelt es sich um eine ovale Flanschlager-Gehäuseeinheit in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zur Aufnahme des Lagers mit einem sphärischen Lageraußenring, womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Flanschlager-Gehäuseeinheit GLCTE25 von INA 25x0 mm
Ab
32,07 €*
Abonnement
Daten: Innen (DI): 25 mm (Welle) Breite (B): 0 mm Art: Gehäuseeinheit Serie GLCTE25 ohne Nachsetzzeichen GLCTE = Flanschlager-Gehäuseeinheit, oval, Zweiloch, Grauguss, Exzenterspannring, P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE Bei der Flanschlager-Gehäuseeinheit wie der GLCTE25 von INA handelt es sich um eine ovale Flanschlager-Gehäuseeinheit in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zur Aufnahme des Lagers mit einem sphärischen Lageraußenring, womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Flanschlager-Gehäuseeinheit GLCTE25 -N von INA 25 mm
Ab
35,25 €*
Abonnement
Daten: Innen (DI): 25 mm (Welle) Breite (B): 0 mm Art: Gehäuseeinheit Serie GLCTE25 mit Nachsetzzeichen GLCTE = Flanschlager-Gehäuseeinheit, oval, Zweiloch, Grauguss, Exzenterspannring, P-Dichtung N = Gussgehäuse mit Nuteinstich für Schutzkappen Hier finden Sie dazu passende WELLENDICHTRINGE Bei der Flanschlager-Gehäuseeinheit wie der GLCTE25 von INA handelt es sich um eine ovale Flanschlager-Gehäuseeinheit in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zur Aufnahme des Lagers mit einem sphärischen Lageraußenring, womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Flanschlager-Gehäuseeinheit GLCTE25 von NKE 25 mm
Ab
25,63 €*
Abonnement
Daten: Innen (DI): 25 mm (Welle) Breite (B): 0 mm Art: Gehäuseeinheit Serie GLCTE25 ohne Nachsetzzeichen GLCTE = Flanschlager-Gehäuseeinheit, oval, Zweiloch, Grauguss, Exzenterspannring, P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE Bei der Flanschlager-Gehäuseeinheit wie der GLCTE25 von NKE handelt es sich um eine ovale Flanschlager-Gehäuseeinheit in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zur Aufnahme des Lagers mit einem sphärischen Lageraußenring, womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma NKE Austria GmbH (www.nke.at) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NKE AUSTRIA GmbH, Im Stadtgut C4, Steyr, Austria, office@nke.at
Flanschlager-Gehäuseeinheit GLCTE25 -FA125 von INA 25 mm
Abonnement
Daten: Innen (DI): 25 mm (Welle) Breite (B): 0 mm Art: Gehäuseeinheit Serie GLCTE25 mit Nachsetzzeichen GLCTE = Flanschlager-Gehäuseeinheit, oval, Zweiloch, Grauguss, Exzenterspannring, P-Dichtung FA125 = Rostschutz durch Corrotect®-Beschichtung Hier finden Sie dazu passende WELLENDICHTRINGE Bei der Flanschlager-Gehäuseeinheit wie der GLCTE25 von INA handelt es sich um eine ovale Flanschlager-Gehäuseeinheit in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zur Aufnahme des Lagers mit einem sphärischen Lageraußenring, womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlager-Gehäuseeinheit GLCTE35 von INA 35x0 mm
Ab
73,12 €*
Abonnement
Daten: Innen (DI): 35 mm (Welle) Breite (B): 0 mm Art: Gehäuseeinheit Serie GLCTE35 mit Nachsetzzeichen GLCTE = Flanschlager-Gehäuseeinheit, oval, Zweiloch, Grauguss, Exzenterspannring, P-Dichtung TV = Kunststoffgehäuse FA125.5 = Rostschutz durch Corrotect®-Beschichtung Hier finden Sie dazu passende WELLENDICHTRINGE Bei der Flanschlager-Gehäuseeinheit wie der GLCTE35 von INA handelt es sich um eine ovale Flanschlager-Gehäuseeinheit in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zur Aufnahme des Lagers mit einem sphärischen Lageraußenring, womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Flanschlager-Gehäuseeinheit GLCTE35 von INA 35x0 mm
Ab
44,81 €*
Abonnement
Daten: Innen (DI): 35 mm (Welle) Breite (B): 0 mm Art: Gehäuseeinheit Serie GLCTE35 ohne Nachsetzzeichen GLCTE = Flanschlager-Gehäuseeinheit, oval, Zweiloch, Grauguss, Exzenterspannring, P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE Bei der Flanschlager-Gehäuseeinheit wie der GLCTE35 von INA handelt es sich um eine ovale Flanschlager-Gehäuseeinheit in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zur Aufnahme des Lagers mit einem sphärischen Lageraußenring, womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Flanschlager-Gehäuseeinheit GLCTE35 von NKE 35 mm
Ab
31,61 €*
Abonnement
Daten: Innen (DI): 35 mm (Welle) Breite (B): 0 mm Art: Gehäuseeinheit Serie GLCTE35 ohne Nachsetzzeichen GLCTE = Flanschlager-Gehäuseeinheit, oval, Zweiloch, Grauguss, Exzenterspannring, P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE Bei der Flanschlager-Gehäuseeinheit wie der GLCTE35 von NKE handelt es sich um eine ovale Flanschlager-Gehäuseeinheit in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zur Aufnahme des Lagers mit einem sphärischen Lageraußenring, womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma NKE Austria GmbH (www.nke.at) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NKE AUSTRIA GmbH, Im Stadtgut C4, Steyr, Austria, office@nke.at
Flanschlager-Gehäuseeinheit GLCTE40 von INA 40 mm
Ab
52,25 €*
Abonnement
Daten: Innen (DI): 40 mm (Welle) Breite (B): 0 mm Art: Gehäuseeinheit Serie GLCTE40 ohne Nachsetzzeichen GLCTE = Flanschlager-Gehäuseeinheit, oval, Zweiloch, Grauguss, Exzenterspannring, P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE Bei der Flanschlager-Gehäuseeinheit wie der GLCTE40 von INA handelt es sich um eine ovale Flanschlager-Gehäuseeinheit in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zur Aufnahme des Lagers mit einem sphärischen Lageraußenring, womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
GLCTE, AELFL und ASFB – die drei Hersteller-Varianten
- GLCTE (INA/NKE): Ovaler Zweilochflansch in Grauguss. G steht für die Gehäuseform, LCT für Locking, Cast iron, Temperature-Dichtung. Einreihiges Rillenkugellager, Exzenterspannring.
- AELFL (NTN): NTN-Äquivalent zur GLCTE. Das L am Ende zeigt die ovale Bauform an, abgeleitet vom ursprünglichen AELF-Quadratflansch.
- ASFB (NTN): Alternative NTN-Serie mit angepasster Dichtungsgeometrie. Für Anwendungen mit Anforderungen an Staubschutz und mittlere Lasten.
Oval + T-Dichtung – die Kombination macht den Unterschied
Die G-Serie kombiniert zwei Eigenschaften, die einzeln in anderen Serien vorkommen:- Ovaler Zweilochflansch: Platzsparend für beengte Einbauverhältnisse – wie bei der L-Serie (LCJT).
- T-Dichtung als Staubschutz: Zweite Dichtlippe mit Fettfüllung auf der Luftseite – wie bei der T-Serie (TCJT).
Einsatzgebiete
- Agrartechnik mit platzsparendem Lagereinbau – Spannrollen, Umlenkrollen, Antriebswellen
- Fördertechnik in staubiger Umgebung mit beengten Maschinenrahmen
- Baumaschinen – Umlenkrollen in Ketten- und Raupenfahrzeugen
- Zement- und Baustoffindustrie – zwei Befestigungsbohrungen reichen in vielen Rahmenkonstruktionen aus
- Textilmaschinen mit vielen Lagerstellen auf engem Raum
Abgrenzung zu anderen Flanschlager-Serien
- Oval mit L-Dichtung (−40 bis +180 °C) → L-Serie (LCJT)
- Quadratisch mit T-Dichtung → T-Serie (TCJ, TCJT)
- Oval ohne erweiterten Dichtungsschutz (SKF/FAG) → F-Serie (FL, FYTB)
- Rundflansch-Stahlblech für Leichtbau → R-Serie
